Lageplan zeichnen in Volter

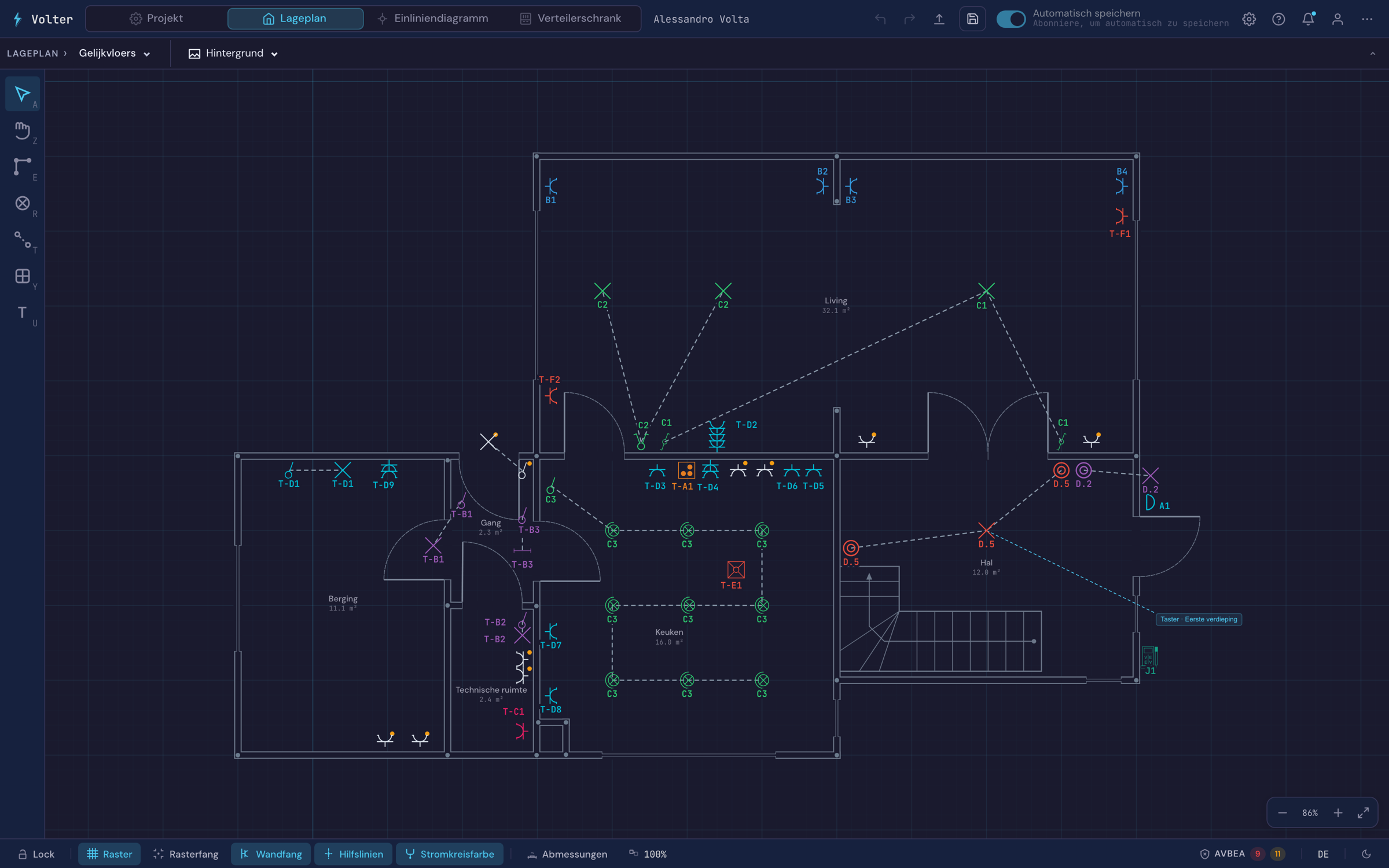

Der Lageplan zeigt, wo jedes Gerät im Haus sitzt und an welchem Stromkreis es hängt. In Volter ist er auch Ihr Ausgangspunkt: Das Einliniendiagramm wird daraus abgeleitet.
Der Grundriss: zeichnen, importieren oder weglassen
Es gibt drei Wege zu einem Grundriss.
Selbst zeichnen. Klicken Sie auf Bauen für Wände (S), Türen (D) und Fenster (F). Treppen und Möbel finden Sie unter Einrichtung. Siehe Wände zeichnen und Räume, Türen und Fenster und Treppen und Möbel.
Den Plan des Architekten verwenden. Legen Sie ihn als Hintergrund unter Ihre Zeichnung: ein PDF (Sie wählen die Seite), eine DXF-Datei oder ein Bild, etwa ein Foto eines Papierplans. Danach kalibrieren Sie den Maßstab: Klicken Sie zwei Punkte an, deren echten Abstand Sie kennen, zum Beispiel eine Maßlinie oder eine Türöffnung von 93 cm, und tragen Sie diesen Abstand ein. Dann stimmen Wandlängen, Maße und Flächen mit dem Haus überein.
Weglassen. Sie können sofort Symbole setzen, ohne eine einzige Wand zu zeichnen. Für das Einliniendiagramm zählen nur die Geräte, ihr Stromkreis und ihre Verbindungen.
Räume, die zählen
Mit Raum zuweisen (G) klicken Sie in einen geschlossenen Bereich, und Volter erkennt den Raum aus den Wänden. Ohne Wände ziehen Sie ein Rechteck. Ein Raum trägt einen Namen und, wenn Sie möchten, seine Fläche im Plan.
Zwei Eigenschaften steuern die AVBEA-Prüfung:
- Bad oder Dusche: Jeder Stromkreis zu diesem Raum muss hinter einem FI-Schalter von 30 mA liegen.
- Feuchtraum: ein Keller, eine Garage, eine Waschküche oder eine überdachte Terrasse. Gewöhnliche Steckdosen ergeben dort eine Warnung, spritzwassergeschützte nicht.
Im PDF zählt die Materialliste alle Symbole je Geschoss und je Raum, sodass Sie auf der Baustelle je Raum sehen, was dort hingehört.
Symbole setzen

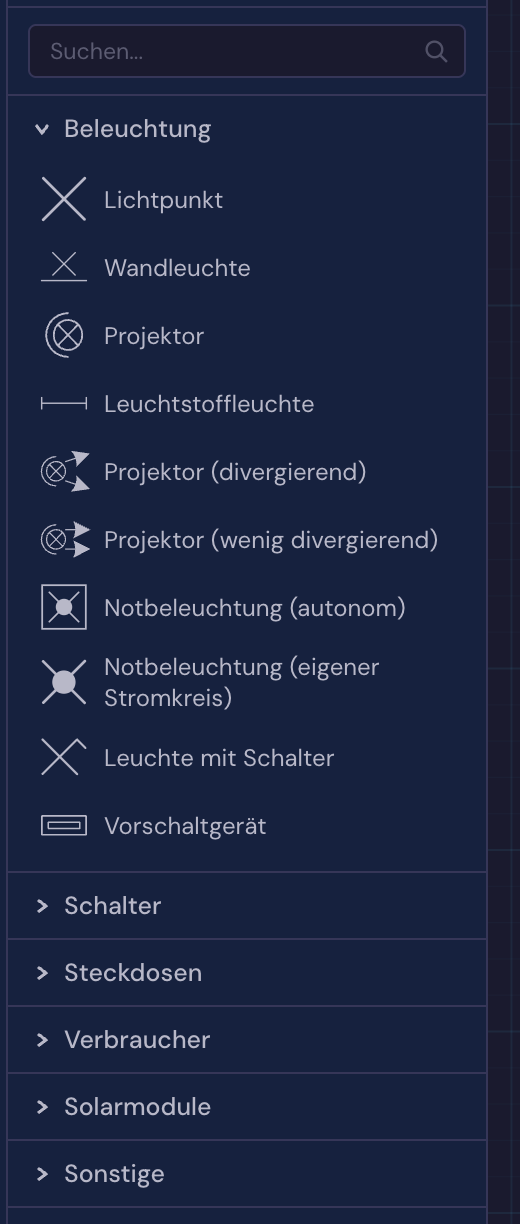

Wählen Sie Komponente platzieren (R). Der Bereich hat sechs Gruppen: Beleuchtung, Schalter, Steckdosen, Verbraucher, Solarmodule und Sonstige. Sie suchen nach Namen oder wählen aus Ihren Favoriten. Beim Setzen wählen Sie gleich die Anzahl und, wenn Sie ihn schon kennen, den Stromkreis. Siehe Komponenten platzieren.
Manche Geräte tragen Angaben, die Diagramm und Prüfung verlangen: die Leistung einer Ladesäule, die Spitzenleistung von Solarmodulen, die maximale und die Nennleistung eines Wechselrichters.
Daten- und Koax-Steckdosen dürfen in den Plan. Im Einliniendiagramm erscheinen sie nicht, weil die AVBEA sie aus der elektrischen Installation herausnimmt.
Stromkreise und Verbindungen im Plan
Mit Verbindung zeichnen (T) verknüpfen Sie Geräte, etwa einen Schalter mit seinen Lichtpunkten. Mit Stromkreis zuweisen (Y) legen Sie sie auf einen Stromkreis. Jedes Gerät erhält dann im Plan einen Verweis wie B1. Mit Stromkreisfarbe unten sehen Sie die Farbe seines Stromkreises auch außerhalb dieses Werkzeugs.
Siehe Komponenten verbinden, Stromkreise zuweisen und, für den nächsten Schritt, Einliniendiagramm zeichnen.
Mehrere Geschosse
Ein Projekt beginnt mit dem Erdgeschoss. Sie fügen Geschosse hinzu, benennen, duplizieren oder verschieben sie unter Etage oben. Duplizieren spart Zeichenarbeit bei gleichen Geschossen.
Eine Schaltung über zwei Geschosse, etwa eine Treppenhaus-Wechselschaltung, verbinden Sie mit Mit anderem Stockwerk verbinden.... Unten sehen Sie je Geschoss, wie viele Geräte noch keinen Stromkreis haben, und das PDF erhält einen Lageplan je Geschoss.
Probleme
Muss der Grundriss maßstabsgetreu sein?
Er muss nicht, aber es hilft. Kalibrieren Sie einen importierten Plan, stimmen Wandlängen, Maße und Flächen mit dem echten Haus überein. Das macht den Plan nützlicher für Ihren Kunden und für alle, die später daran arbeiten.
Kann ich den Plan des Architekten verwenden?
Ja. Legen Sie ihn als PDF, DXF oder Bild unter Ihre Zeichnung und kalibrieren Sie den Maßstab an einem bekannten Abstand. Sie können ihn als Hintergrund stehen lassen oder Ihre Wände darüber nachzeichnen.
Gehören Daten- und Koaxanschlüsse in den Lageplan?
Sie dürfen hinein, und viele Installateure tragen sie ein, weil der Plan dann für den Kunden nützlich ist. Ins Einliniendiagramm gehören sie nicht: Buch 1 nimmt Anlagen zur Datenübertragung und für Kabelfernsehen von seinem Geltungsbereich aus. Volter setzt sie deshalb nur in den Plan.
Wie zeichne ich eine Treppenhaus-Wechselschaltung über zwei Geschosse?
Setzen Sie jeden Wechselschalter auf sein eigenes Geschoss und verbinden Sie sie mit Mit anderem Stockwerk verbinden... im Kontextmenü. Legen Sie Schalter und Lichtpunkt danach auf denselben Stromkreis, wie bei jeder anderen Wechselschaltung.
Ich kann kein weiteres Geschoss hinzufügen
Mehrere Geschosse gehören zum Abonnement. Ohne Abonnement öffnet Stockwerk hinzufügen ein Fenster zum Upgraden.
Gültig für Volter 0.30.0
