Das Einliniendiagramm automatisch aus dem Lageplan erzeugen

Warum zwei getrennte Zeichnungen auseinanderlaufen

Die Prüfung verlangt einen Lageplan und ein Einliniendiagramm derselben Installation. Zeichnen Sie beide getrennt, in einem Zeichenprogramm oder von Hand, halten Sie sie selbst gleich, und jede Änderung machen Sie zweimal.

Genau dort schleichen sich die Fehler ein, die ein Prüfer bemerkt: eine Steckdose, die im Plan dazukam, im Diagramm aber fehlt, ein Stromkreisbuchstabe, der nach einer Umstellung nicht mehr stimmt, oder ein Stromkreis mit mehr Punkten im Plan als im Diagramm.

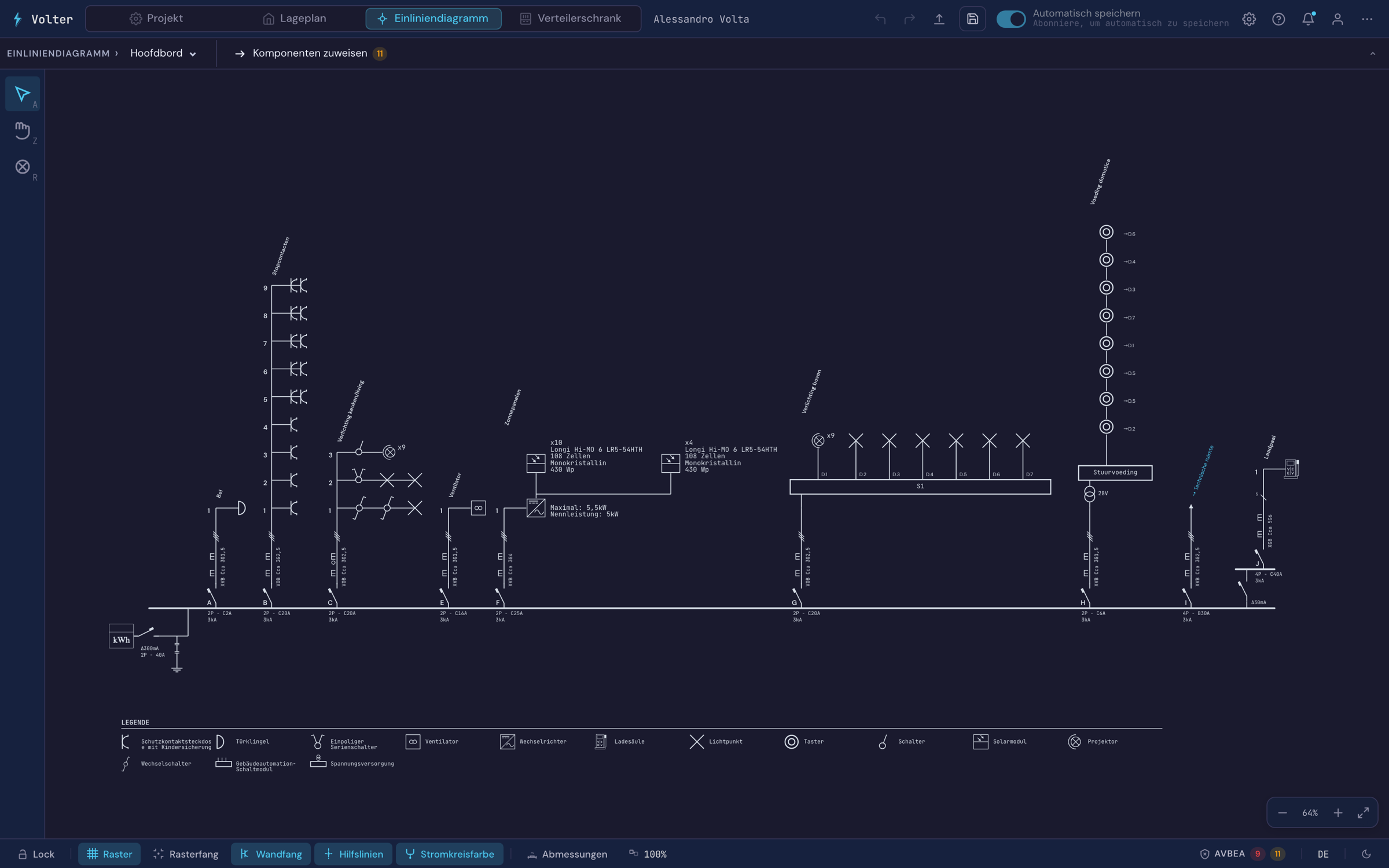

Was Volter aus Plan und Verteiler übernimmt

Aus dem Lageplan:

• welche Geräte es gibt und an welchem Stromkreis sie hängen;
• welche Geräte gemeinsam auf einem Abzweig stehen, über die Verbindungen, die Sie zeichnen, etwa ein Schalter mit seinen Lichtpunkten;
• wie viele gleiche Geräte aufeinander folgen: drei oder mehr werden zu einem Symbol mit der Anzahl daneben.

Aus dem Verteiler:

• der Leitungsschutzschalter jedes Stromkreises, mit Polzahl, Charakteristik, Nennstrom und Kurzschlussfestigkeit;
• die Leitung, mit Typ, CPR-Klasse, Adern und Querschnitt, und die Verlegeart;
• hinter welchem FI-Schalter jeder Stromkreis hängt, und welcher Verteiler welchen anderen speist.

Die Stromkreisbuchstaben folgen der Reihenfolge auf der Schiene. Im Plan erhält jedes Gerät einen Verweis wie C1 oder C2: Stromkreis C, Abzweig 1 oder 2. So sehen Sie auf der Baustelle, welcher Punkt zu welchem Abzweig des Diagramms gehört.

Was passiert, wenn Sie etwas ändern

• Sie setzen eine Steckdose von Stromkreis B auf Stromkreis C. Sie verschwindet aus der Spalte von B, steht auf C, und ihr Verweis im Plan passt sich an.
• Sie verbinden einen zusätzlichen Lichtpunkt mit einem Schalter. Er kommt auf den Abzweig dieses Schalters.
• Sie ziehen einen Schutzschalter auf der Schiene an eine andere Stelle. Die Stromkreisbuchstaben verschieben sich, im Diagramm und im Plan zugleich.
• Sie löschen ein Gerät im Diagramm. Volter fragt, ob es überall entfernt werden soll oder nur aus dem Einliniendiagramm. Im zweiten Fall bleibt es im Plan, ohne Stromkreis.

Plan und Diagramm prüfen sich gegenseitig

Weil alles aus einem Modell kommt, stellt die AVBEA-Prüfung Zusammenhänge her, die Sie bei zwei getrennten Zeichnungen selbst sehen müssten. Ein Raum, den Sie im Plan als Bad oder Dusche kennzeichnen, verlangt einen FI-Schalter von 30 mA für jeden Stromkreis dorthin. Ein Gerät im Plan ohne Stromkreis wird gemeldet, ebenso ein Gerät, das Sie im Diagramm ergänzt, aber noch nicht in den Plan gesetzt haben, denn die AVBEA verlangt es in beiden. Welche Regeln geprüft werden, steht unter AVBEA-Prüfung.
