Einliniendiagramm zeichnen in Volter, Schritt für Schritt

Ein Einliniendiagramm zeichnen in sieben Schritten

1. 1

   Projekt anlegen

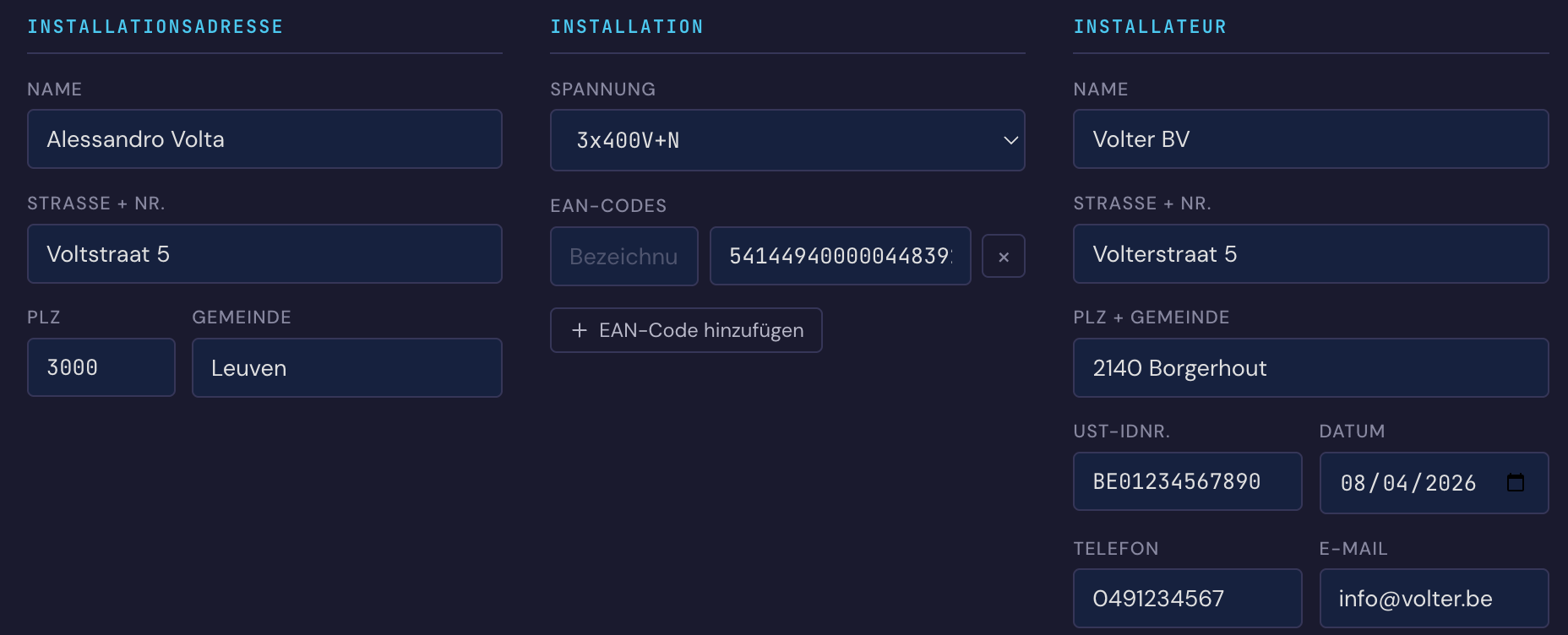

   Ein neues Projekt fragt drei Dinge ab: die Installationsadresse, Ihre Daten als Installateur und die Anlage selbst, mit der Spannung (1x230V bis 3x400V+N) und den EAN-Codes. Diese Angaben stehen in der Fußzeile Ihres PDF. Ihre Installateursdaten können Sie speichern, dann füllt Volter sie beim nächsten Projekt selbst aus.



2. 2

   Verteiler einrichten

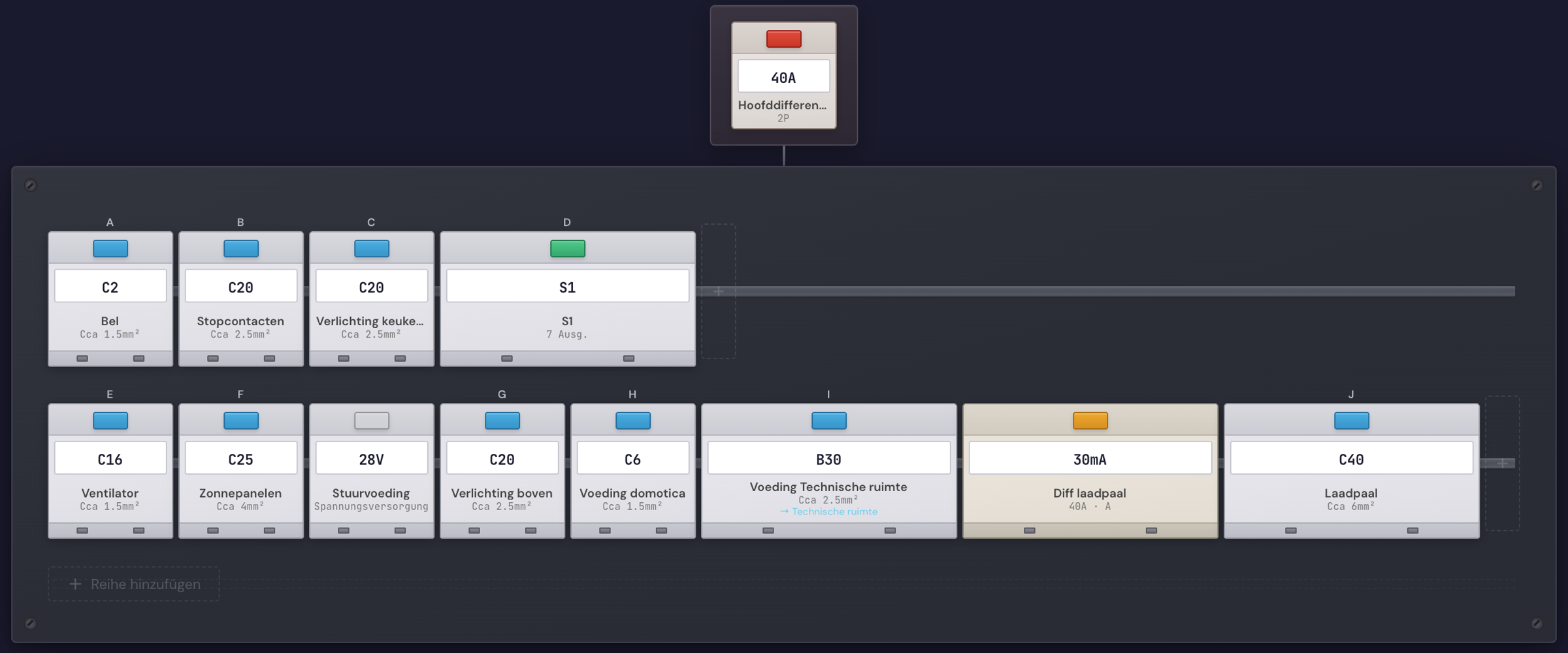

   Im Reiter Verteilerschrank beginnen Sie mit dem Hauptverteiler: dem Haupt-FI-Schalter mit Nennstrom, Kurzschlussfestigkeit und Fehlerstrom. Ob er 2P oder 4P ist, ergibt sich aus der gewählten Spannung. Danach fügen Sie FI-Schalter und Leitungsschutzschalter hinzu.

   Pro Leitungsschutzschalter tragen Sie ein, was im Diagramm stehen soll: Nennstrom, Polzahl, Charakteristik, Kurzschlussfestigkeit, Querschnitt, Aderzahl, Leitungstyp (XVB, XGB, VOB oder EXVB), CPR-Klasse und die Verlegeart: in der Wand, sichtbar oder unterirdisch, im Rohr oder nicht. Die Stromkreisbuchstaben A, B, C folgen der Reihenfolge auf der Schiene.

   Einen Unterverteiler fügen Sie mit „Schrank hinzufügen“ hinzu. Volter setzt dann selbst einen Einspeiseschalter auf den Hauptverteiler, und die Stromkreise des neuen Verteilers erhalten den Verteilercode vor ihrem Buchstaben, etwa T-A.



3. 3

   Geräte in den Plan setzen

   Im Reiter Lageplan setzen Sie Lichtpunkte, Schalter, Steckdosen und Geräte wie ein Kochfeld, eine Ladesäule oder einen Wechselrichter dorthin, wo sie im Haus sitzen. Wände zu zeichnen ist nicht nötig. Wie Sie den Grundriss aufbauen, steht unter Lageplan zeichnen.

4. 4

   Geräte auf Stromkreise verteilen

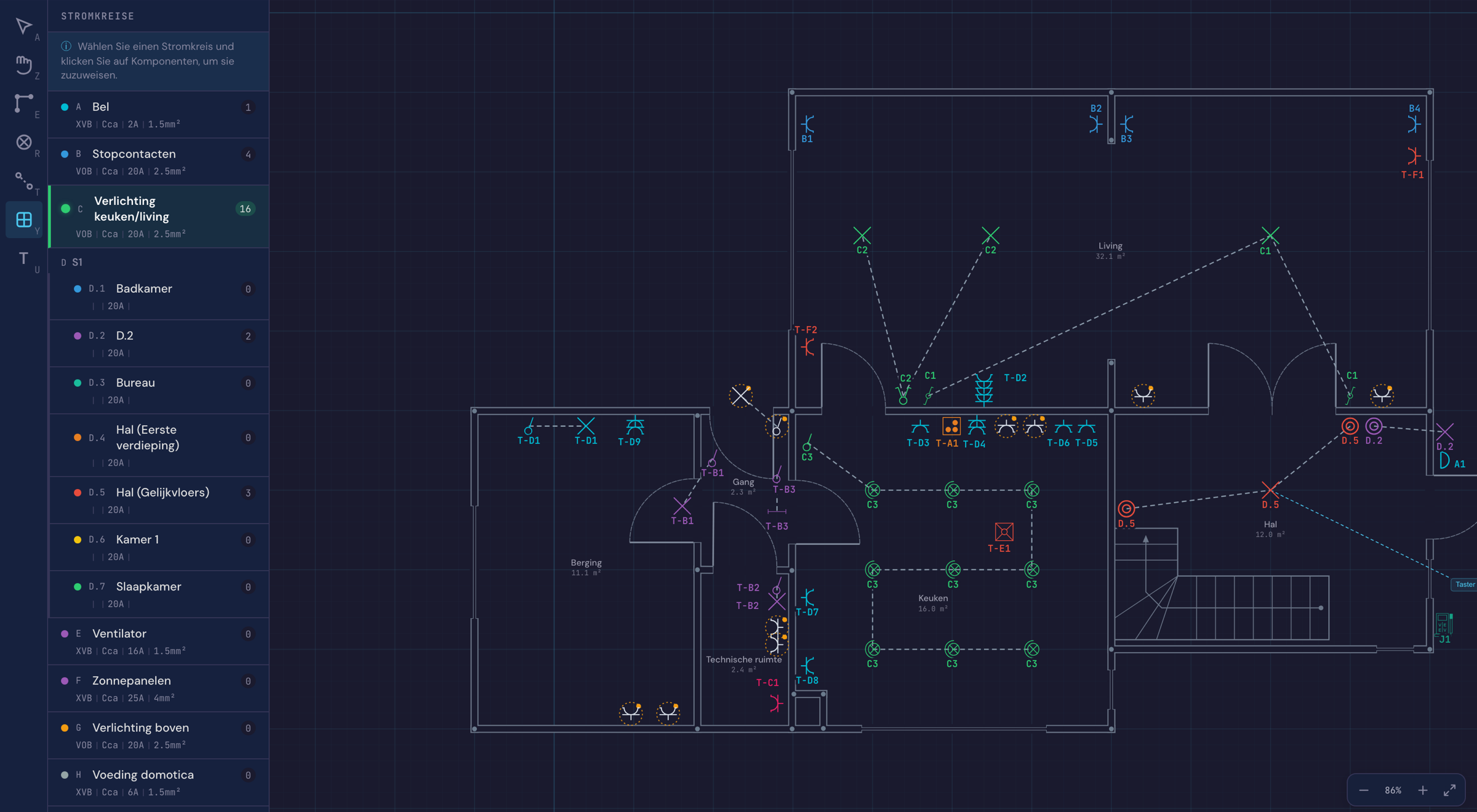

   Wählen Sie das Werkzeug „Stromkreis zuweisen“ (Kürzel Y), klicken Sie einen Stromkreis in der Liste an und dann die Geräte, die dazugehören. Klicken Sie ein Gerät erneut an, fällt es wieder heraus. Geräte, die Sie mit einer Verbindung verknüpft haben, etwa ein Schalter und sein Lichtpunkt, gehen gemeinsam mit.

   Ein Beispiel: Stromkreis B „Steckdosen Küche und Abstellraum“ erhält einen Schutzschalter von 20 A mit 2,5 mm², und Sie klicken die Steckdosen in beiden Räumen an. Eine Ladesäule kommt auf einen eigenen Stromkreis mit eigenem FI-Schalter, weil die AVBEA das verlangt, und Volter meldet es, wenn Sie es vergessen.

   Unten am Bildschirm sehen Sie, wie viele Geräte auf diesem Geschoss noch keinem Stromkreis zugewiesen sind.



5. 5

   Einliniendiagramm prüfen

   Im Reiter Einliniendiagramm steht je Verteiler das Diagramm, das Volter gezeichnet hat. Beim Hauptverteiler sind das der kWh-Zähler, der Haupt-FI-Schalter und der Erdungszweig. Bei jedem Stromkreis stehen der Buchstabe, der Schutzschalter (zum Beispiel 1P - B16A, 3kA), die Leitung (XVB Cca 3G2,5) und das Zeichen für die Verlegeart.

   Geräte, die Sie verbunden haben, stehen gemeinsam auf einem Abzweig, der Schalter vorne. Drei oder mehr gleiche Geräte hintereinander werden zu einem Symbol mit der Anzahl daneben, etwa x9. Die Legende unten enthält nur die Symbole, die Sie verwenden.

6. 6

   Im Diagramm ergänzen

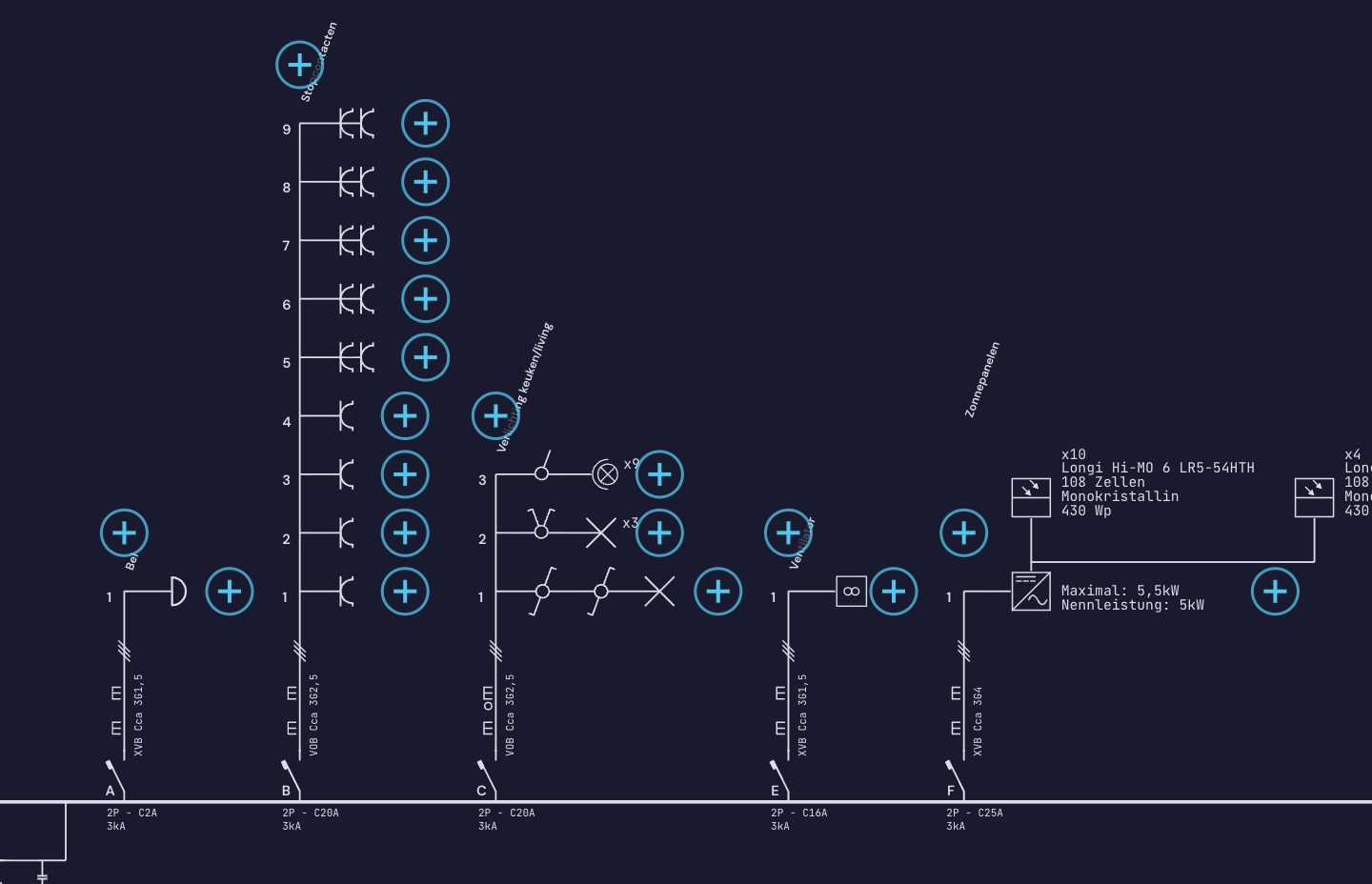

   Fällt Ihnen beim Durchgehen des Diagramms ein Gerät ein, müssen Sie nicht zurück in den Plan. Wählen Sie den Typ in der Palette und klicken Sie auf ein Pluszeichen: über einem Stromkreis für einen neuen Abzweig oder rechts neben einem Abzweig, um das Gerät dort anzuhängen.

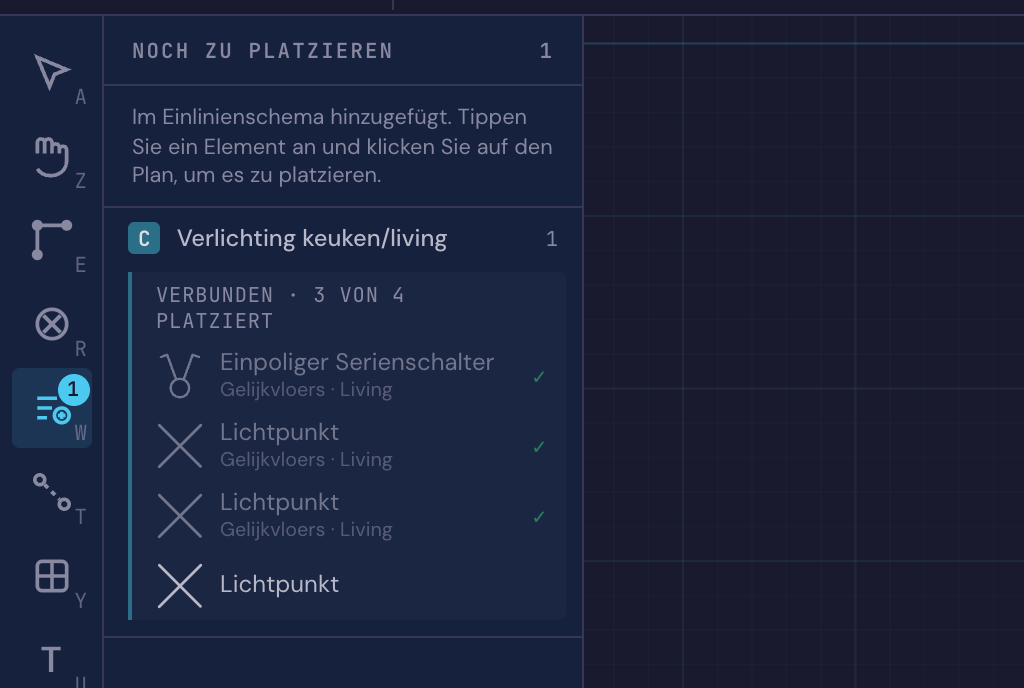

   Das Gerät steht sofort im Diagramm und landet in der Liste „Noch zu platzieren“. Mit dem Kürzel W setzen Sie es später in den Plan. Bis dahin erinnert Sie die AVBEA-Prüfung daran, denn die AVBEA verlangt, dass jedes Gerät auch im Lageplan steht.



7. 7

   Prüfen und exportieren

   Die AVBEA-Prüfung läuft mit, während Sie zeichnen. Eine Meldung sieht so aus: Stromkreis "Küche": Steckdosen erfordern mindestens 2,5mm² Leitung (aktuell 1.5mm²). Welche Regeln Volter prüft, steht unter AVBEA-Prüfung.

   Das PDF bündelt ein Deckblatt, den Lageplan je Geschoss, das Einliniendiagramm je Verteiler auf A4 quer, die Stromkreistabelle und die Materialliste. In der Fußzeile stehen die Installationsadresse, Spannung und EAN-Codes, Ihre Daten und ein leeres Feld für den Prüfer. Für das PDF müssen Sie online und angemeldet sein. Ein PNG eines Geschosses oder eines Verteilers ist ebenfalls möglich.

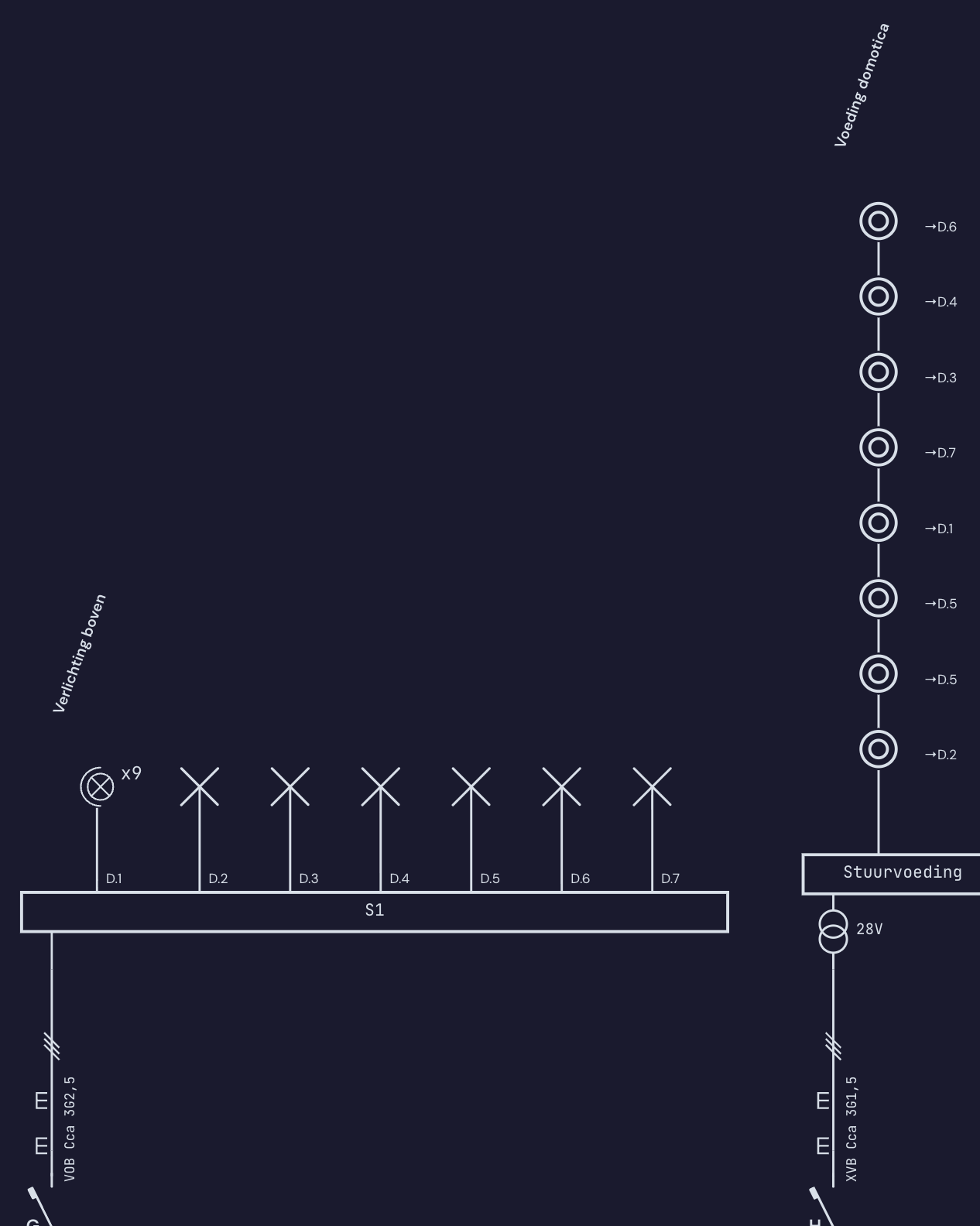

Gebäudeautomation im Einliniendiagramm

Ein Gebäudeautomationsmodul setzen Sie wie einen Leitungsschutzschalter in den Verteiler. Sie wählen Schalt- oder Dimmmodul, die Breite in DIN-Teilungseinheiten, hinter welchem Schutzschalter oder FI-Schalter es sitzt und welches Versorgungsmodul es speist. Danach geben Sie den Ausgängen einen Namen.

Jeder Ausgang ist ein eigener Stromkreis mit einer Adresse, etwa D.1 oder D.2. Lichtpunkte, Taster und Melder weisen Sie ihm zu wie jedem anderen Stromkreis. Im Diagramm steht das Modul als benannter Block auf dem speisenden Stromkreis, mit einem Abzweig je Ausgang. Die Spannungsversorgung erhält einen eigenen Block mit Transformator und Spannung, und die Bedienelemente verweisen auf ihren Ausgang.

Schalten Sie „Über Gebäudeautomation gesteuert“ aus, zeichnet Volter ein klassisches Schalt- oder Dimmmodul, ohne Automationssymbol.

Die AVBEA-Prüfung schaut auch hier mit: ein Modul ohne Spannungsversorgung, ein Modul direkt hinter einem FI-Schalter ohne Leitungsschutzschalter oder ein Ausgang ohne Verbraucher.

Plan und Diagramm bleiben gleich

Das Diagramm ist keine freie Zeichnung. Sie verschieben darin keine Symbole und ziehen keine losen Linien. Die Reihenfolge der Stromkreise ergibt sich aus der Schiene Ihres Verteilers, die Abzweige aus den Verbindungen im Plan. Um einen Stromkreis zu verschieben, ziehen Sie seinen Schutzschalter im Verteiler. So können Plan und Diagramm nie auseinanderlaufen.

Die AVBEA-Prüfung fängt vieles ab, ist aber ein Hilfsmittel und keine Garantie. Zu prüfen, ob das Diagramm zur Installation passt, bleibt Ihre Aufgabe.
