AVBEA-Prüfung Ihres Einliniendiagramms, während Sie zeichnen
Volter legt Ihre Installation neben die Regeln aus Buch 1 der AVBEA, die ein Schema zeigen kann. Jede Meldung nennt den Artikel, damit Sie die Regel selbst nachschlagen können. Das ist ein Hilfsmittel, um Fehler früh zu sehen, keine Garantie, dass die Installation konform ist.
Wie die Prüfung funktioniert

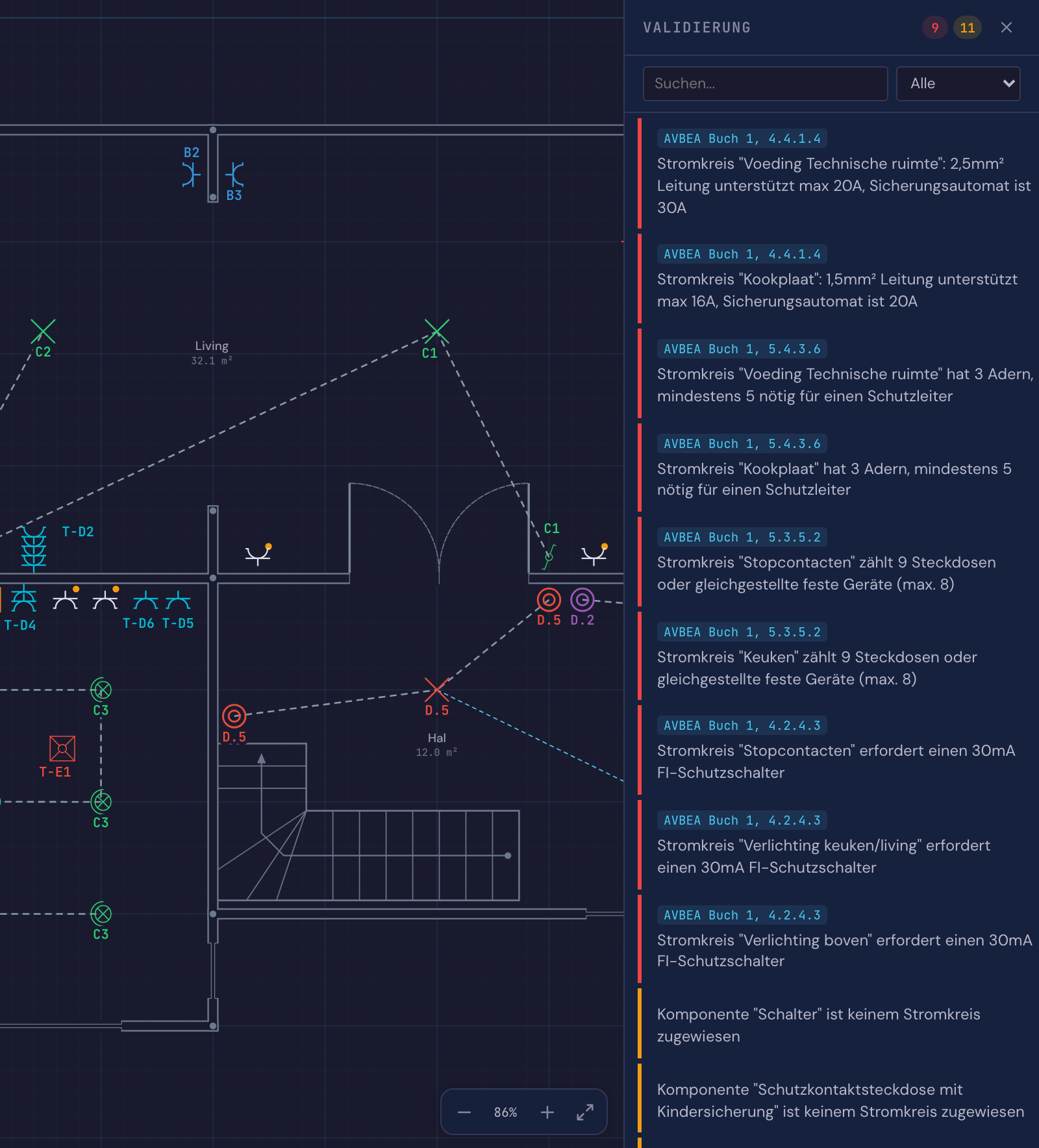

Volter prüft, während Sie zeichnen. Unten am Bildschirm steht die Zahl der Fehler und Warnungen. Der Bereich Validierung listet sie alle auf, mit einem Filter für Fehler, Warnungen und Informationen und einem Suchfeld.
Klicken Sie auf eine Meldung, wählt Volter die betroffenen Geräte oder den Stromkreis aus. Bei jeder Meldung steht der Verweis, etwa AVBEA Buch 1, 5.3.5.2.
Welche Regeln Volter prüft
Eine Auswahl dessen, was die Prüfung abdeckt, mit dem Artikel aus Buch 1 in Klammern.
Stromkreise und Leitungen
- Der Querschnitt gegenüber dem Schutzschalter (4.4.1.4): 1,5 mm² bis 16 A, 2,5 mm² bis 20 A, 4 mm² bis 25 A und 6 mm² bis 40 A.
- Steckdosen auf mindestens 2,5 mm², und außerhalb des Verteilers nichts dünner als 1,5 mm² (5.2.1.2).
- Genug Adern für einen Schutzleiter (5.4.3.6).
- Höchstens acht Steckdosen oder gleichgestellte feste Geräte je Stromkreis (5.3.5.2).
- Mindestens zwei Beleuchtungsstromkreise in einer Wohnung mit mehr als zwei Räumen (5.3.5.2).
FI-Schalter
- Ein Haupt-FI-Schalter von höchstens 300 mA (4.2.4.3) und mindestens 40 A (5.3.5.3).
- 30 mA für Stromkreise mit Beleuchtung, Steckdosen, Waschmaschine, Trockner oder Geschirrspüler, und für jeden Stromkreis zu einem Raum mit Bad oder Dusche (4.2.4.3).
- Höchstens acht Stromkreise hinter einem FI-Schalter von 30 mA (4.2.4.3).
- Mindestens Typ A, nicht Typ AC (5.3.5.3).
Eigene Stromkreise
- Backofen, Kochfeld, Waschmaschine, Trockner und Geschirrspüler jeweils auf einem eigenen Stromkreis, ebenso eine feste Heizung (5.2.1.2).
- Eine Ladesäule auf einem eigenen Stromkreis (7.22.3), mit eigenem FI-Schalter (7.22.4).
Räume, Solarmodule und Gebäudeautomation
- Gewöhnliche Steckdosen in einem Feuchtraum (5.3.2.2) und ein Verteiler in einem Raum mit Bad oder Dusche (7.1.4.3).
- Solarmodule ohne Spitzenleistung und ein Wechselrichter ohne maximale Leistung, weil der Prüfbericht sie verlangt (7.112.4), und Wechselrichter mit zusammen mehr als 10 kVA (7.112.1).
- Ein Gebäudeautomationsmodul ohne Spannungsversorgung oder ohne Überstromschutz, und ein Taster oder Melder an einem Ausgang ohne Verbraucher.
Vollständigkeit
- Geräte, die an keinem Stromkreis hängen, und Räume ohne Lichtpunkt.
- Geräte, die im Einliniendiagramm, aber noch nicht im Lageplan stehen (3.1.2.3).
Eine Meldung sieht so aus: Stromkreis "Küche": 1.5mm² Leitung unterstützt max 16A, Sicherungsautomat ist 20A. Klicken Sie darauf, und Volter wählt den Stromkreis aus. Passen Sie Schutzschalter oder Querschnitt im Verteiler an, und die Meldung verschwindet.
Was die Prüfung nicht sieht
Die Prüfung arbeitet mit dem, was im Schema steht. Was ein Prüfer vor Ort feststellt, etwa Isolationswiderstand, Erdungswiderstand, das Auslösen der FI-Schalter und der Zustand des Materials, liegt außerhalb. Auch ein Schema ohne Meldungen legen Sie also selbst neben die Installation.
Ändert sich die AVBEA, passen wir die Regeln an, und Sie erhalten sie mit einem Update. Was sich geändert hat, steht im Änderungsprotokoll.
Fragen von Installateuren
Ist ein Schema ohne Meldungen abgenommen?
Nein. Ohne Meldungen heißt, dass Volter nichts gegen die Regeln gefunden hat, die es prüft. Die Prüfung erfolgt vor Ort durch eine zugelassene Stelle, mit Messungen, die in keinem Schema stehen. Zu prüfen, ob die Installation konform ist, bleibt Sache des Installateurs.
Funktioniert die Prüfung auch für eine bestehende Installation?
Ja. Sie zeichnen die Installation so, wie sie ist, und die Prüfung zeigt sofort, wo sie von den geltenden Regeln abweicht. Praktisch, um vor einer erneuten Prüfung zu sehen, was zu tun ist.
Was ist der Unterschied zwischen Bad oder Dusche und Feuchtraum?
Bad oder Dusche ist ein Raum mit Badewanne oder Dusche, auch ein Schlafzimmer mit offener Dusche, aber keine separate Toilette. Jeder Stromkreis zu diesem Raum muss hinter 30 mA liegen. Ein Feuchtraum ist zum Beispiel ein Keller, eine Garage, eine Waschküche oder eine überdachte Terrasse, und dort gehören spritzwassergeschützte Steckdosen hin.
Welchem Teil der AVBEA folgt die Prüfung?
Buch 1, über Niederspannungs- und Kleinspannungsanlagen. Bei jeder Meldung steht der Artikel, damit Sie die Regel selbst nachlesen können.
