Dessiner un schéma unifilaire dans Volter, étape par étape
Dans Volter, vous ne dessinez pas le schéma unifilaire trait par trait. Vous composez le tableau électrique, placez les appareils sur le plan et les répartissez en circuits. Volter en tire le schéma, avec les lettres de circuit, les disjoncteurs, les câbles et la légende.
Dessiner un schéma unifilaire en sept étapes
- Créez le projet.
- Composez le tableau électrique.
- Placez les appareils sur le plan.
- Répartissez les appareils en circuits.
- Vérifiez le schéma unifilaire.
- Complétez depuis le schéma.
- Contrôlez et exportez.
1. Créez le projet

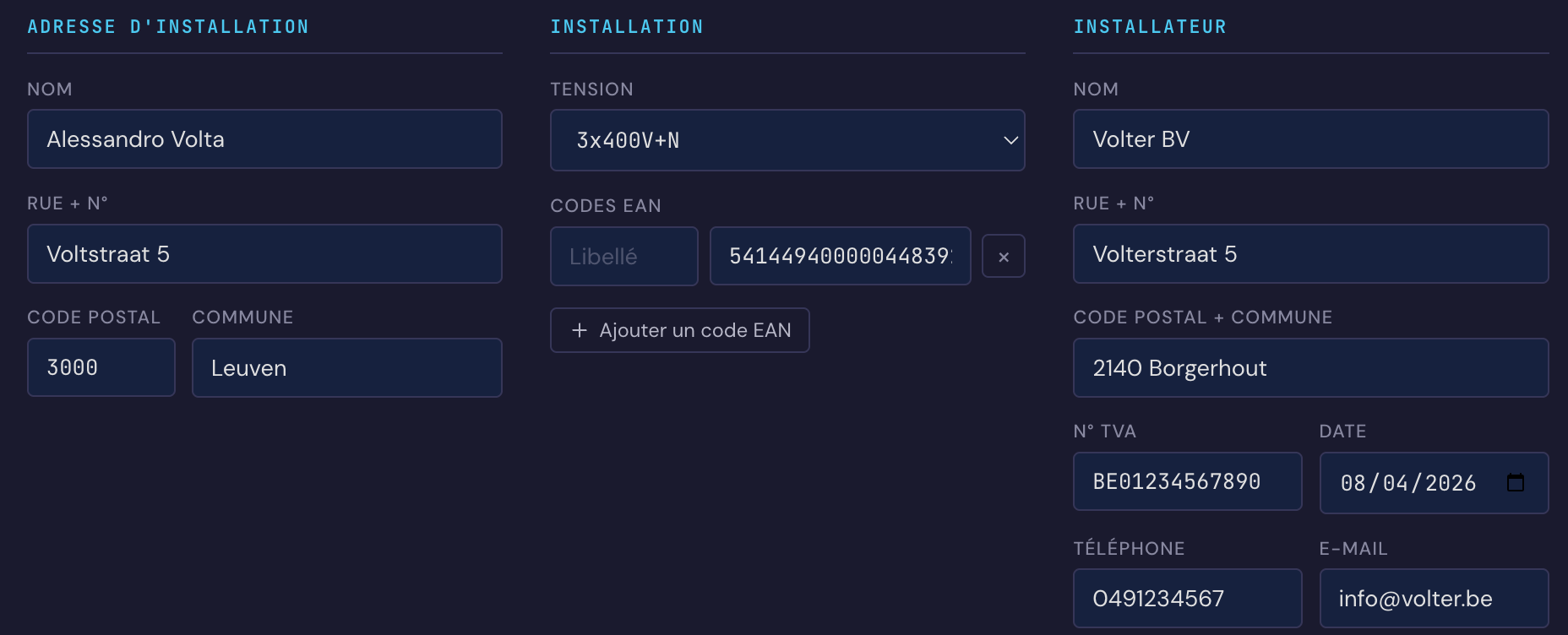

Un nouveau projet demande trois choses : l'adresse de l'installation, vos données d'installateur et l'installation elle-même, avec la tension (de 1x230V à 3x400V+N) et les codes EAN. Ces données figurent dans le pied de page de votre PDF. Si vous enregistrez vos données d'installateur, Volter les remplit lui-même pour votre projet suivant.
Vous les modifiez ensuite dans l'onglet Projet.
2. Composez le tableau électrique

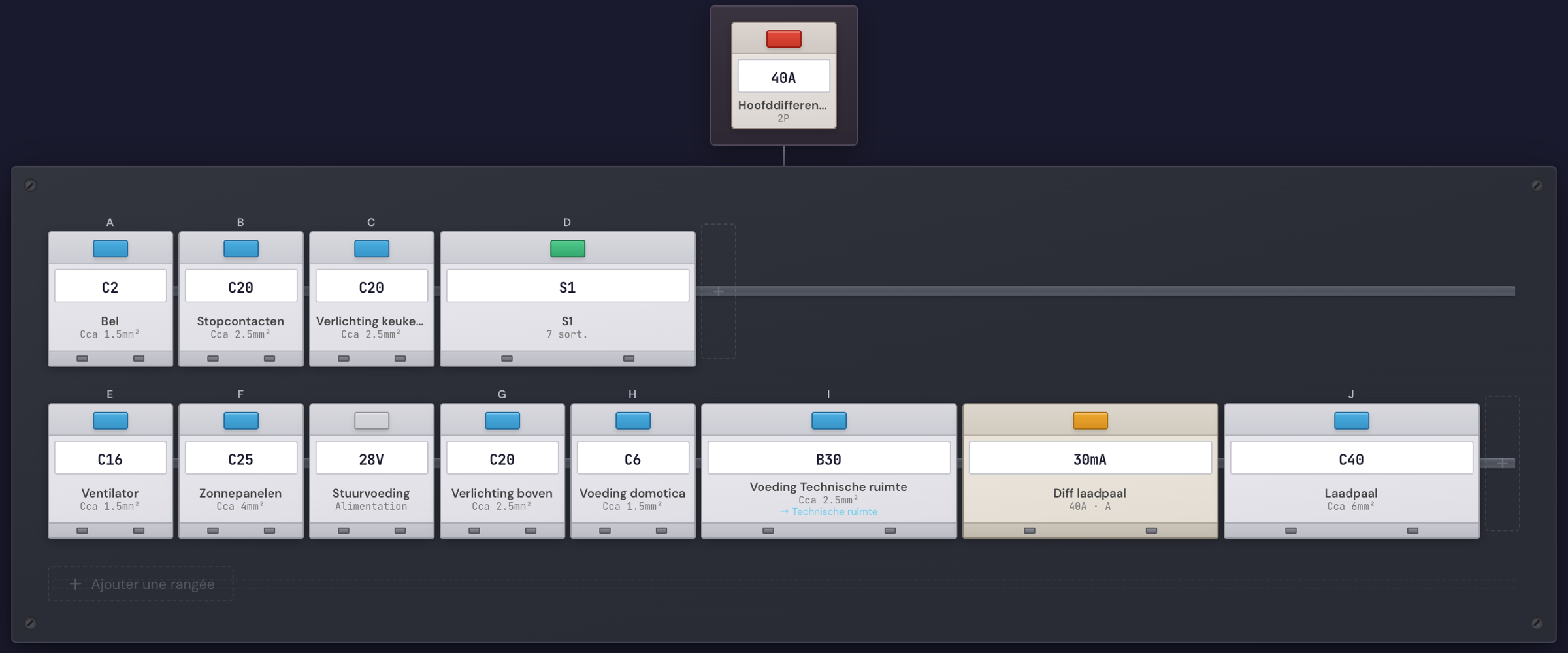

Dans l'onglet Tableau électrique, vous commencez par le tableau principal : le différentiel principal avec son ampérage, son pouvoir de coupure et sa sensibilité. Qu'il soit 2P ou 4P découle de la tension choisie. Vous ajoutez ensuite des différentiels et des disjoncteurs sur le rail.
Pour chaque disjoncteur, vous indiquez ce qui doit figurer sur le schéma : ampérage, pôles, courbe, pouvoir de coupure, section du fil, nombre de conducteurs, type de câble (XVB, XGB, VOB ou EXVB), classe CPR et pose du câble. Chaque disjoncteur est un circuit. Les lettres de circuit A, B, C suivent l'ordre sur le rail.
Vous ajoutez un tableau divisionnaire avec Ajouter un tableau. Volter place alors lui-même un disjoncteur d'alimentation sur le tableau principal, et les circuits du nouveau tableau reçoivent le code du tableau devant leur lettre, comme T-A.
3. Placez les appareils sur le plan
Dans l'onglet Plan de position, vous placez points lumineux, interrupteurs, prises et appareils comme une taque de cuisson, une borne de recharge ou un onduleur, là où ils se trouvent dans l'habitation. Dessiner les murs n'est pas obligatoire. Voir Placer des composants et Dessiner un plan de position.
Reliez un interrupteur à ses points lumineux. Ils se trouvent alors ensemble sur une dérivation du schéma unifilaire. Voir Connecter des composants.
4. Répartissez les appareils en circuits

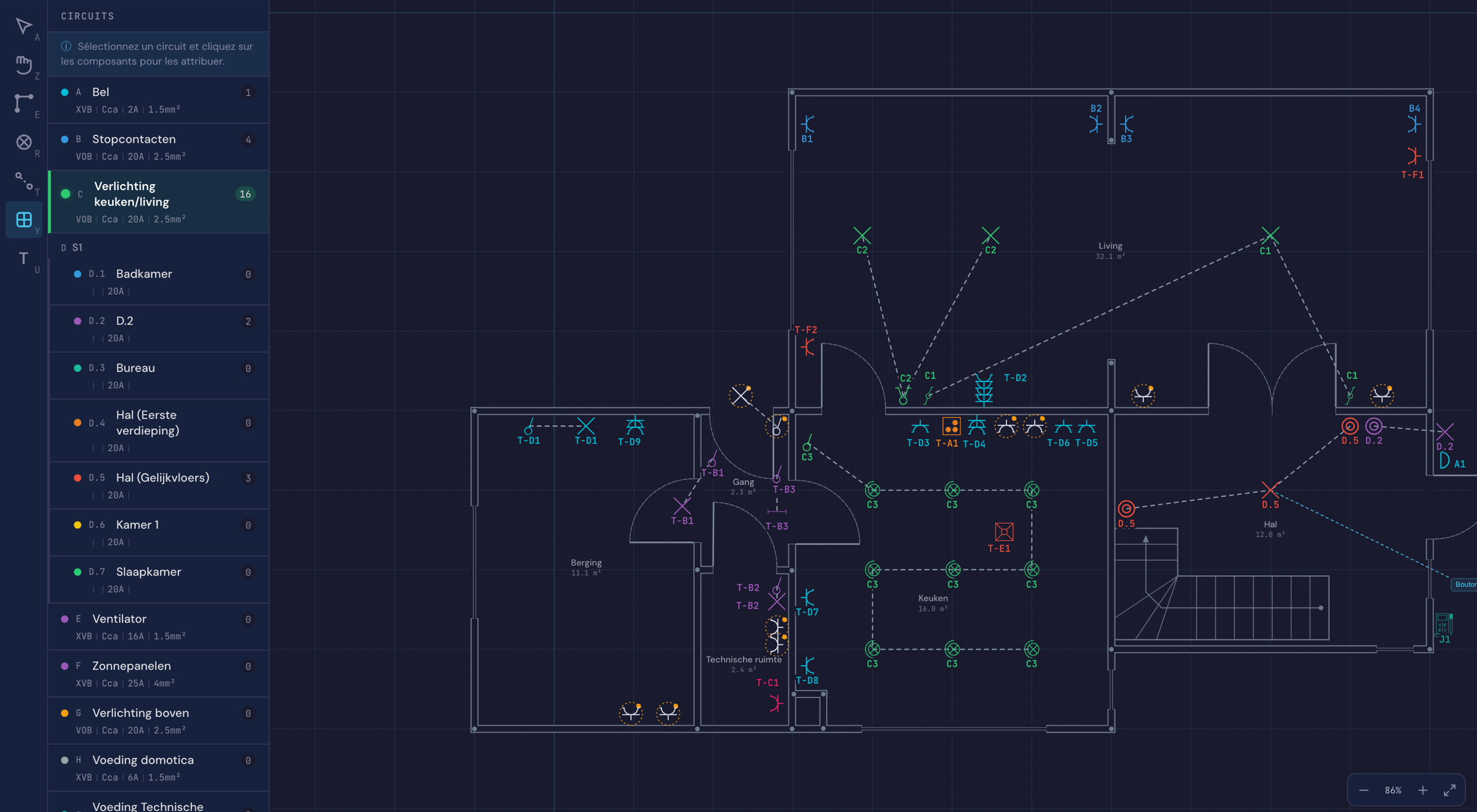

Choisissez Attribuer un circuit, ou appuyez sur Y. Cliquez sur un circuit dans la liste puis sur les appareils qui en font partie. Cliquez à nouveau sur un appareil et il en sort. Les appareils connectés suivent ensemble.
Un exemple : le circuit B « Prises cuisine et débarras » reçoit un disjoncteur de 20 A avec 2,5 mm², et vous cliquez sur les prises des deux pièces. Une borne de recharge va sur un circuit dédié avec son propre différentiel, car le RGIE l'exige. Volter le signale si vous l'oubliez.
En bas de l'écran, vous voyez combien d'appareils de cet étage n'ont pas encore de circuit. Voir Attribuer des circuits.
5. Vérifiez le schéma unifilaire

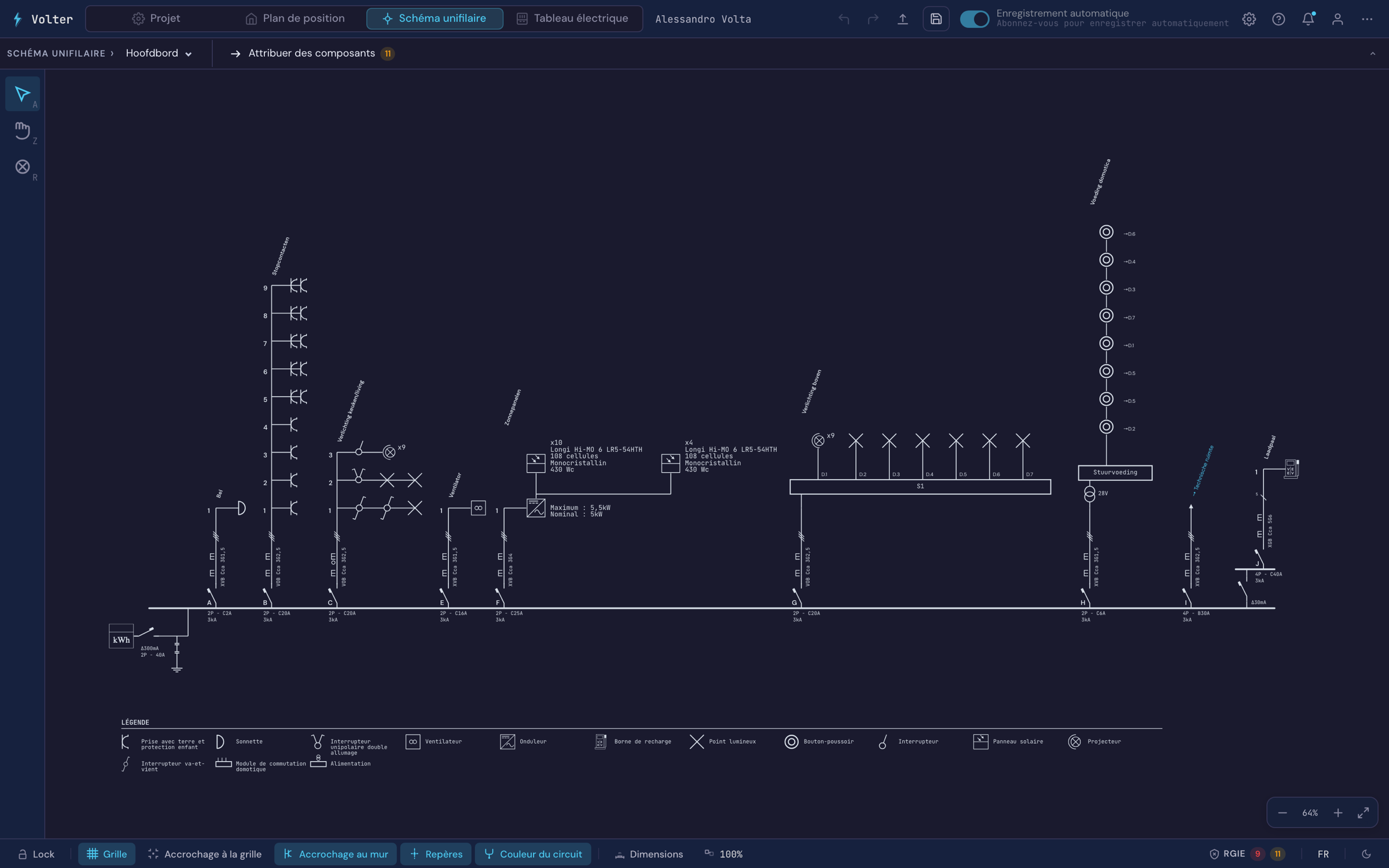

L'onglet Schéma unifilaire montre, par tableau, le schéma que Volter a dessiné. Sur le tableau principal, ce sont le compteur kWh, le différentiel principal et la dérivation de terre. Chaque circuit porte sa lettre, le disjoncteur (par exemple 1P - B16A, 3kA), le câble (XVB Cca 3G2,5) et le symbole du mode de pose.
Les appareils connectés se trouvent ensemble sur une dérivation, l'interrupteur en premier. Trois appareils identiques ou plus à la suite deviennent un seul symbole avec leur nombre, comme x9. La légende en bas ne reprend que les symboles utilisés.
6. Complétez depuis le schéma

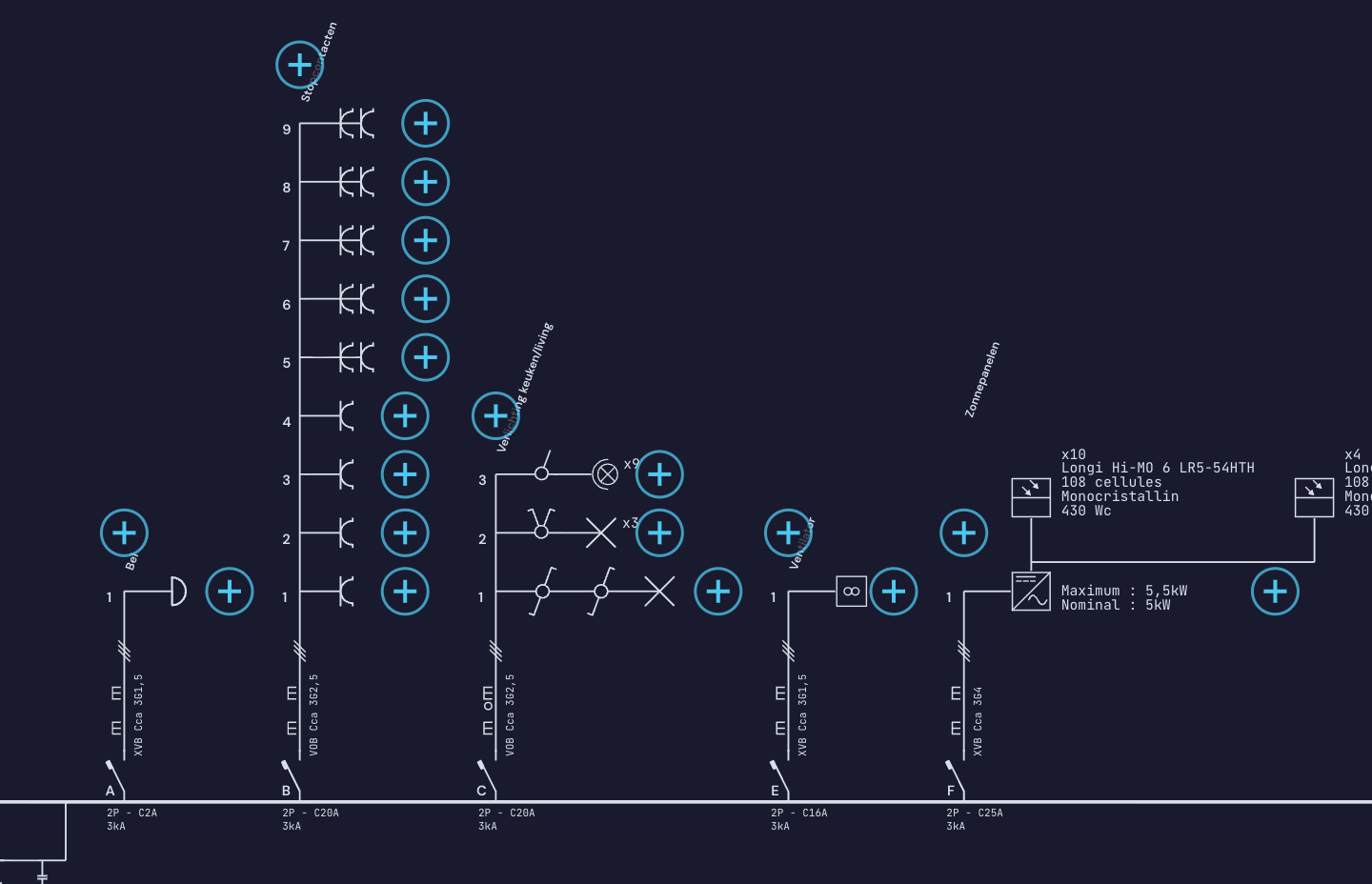

Vous pensez à un appareil en relisant le schéma ? Inutile de retourner au plan. Choisissez Placer un composant et un symbole, puis cliquez sur un signe plus : au-dessus d'un circuit pour une nouvelle dérivation, ou à droite d'une dérivation pour y ajouter l'appareil.

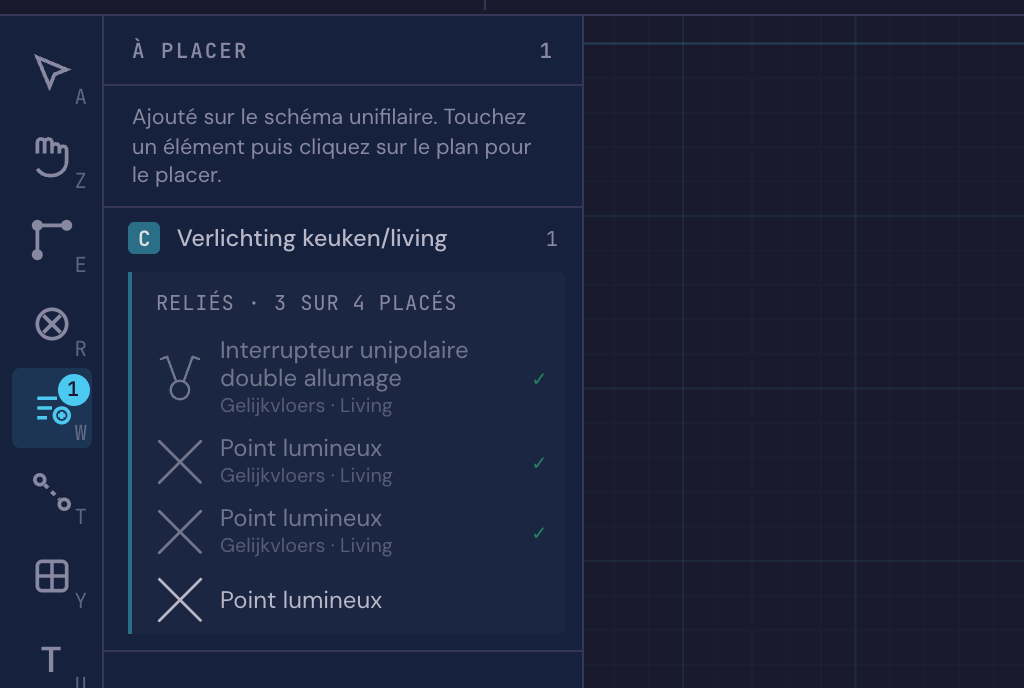

Cet appareil apparaît aussitôt sur le schéma et rejoint À placer. Vous le placez plus tard sur le plan avec W. D'ici là, le contrôle RGIE vous le rappelle, car le RGIE demande que chaque appareil figure aussi sur le plan de position.
7. Contrôlez et exportez
Volter contrôle votre schéma pendant que vous dessinez. Un constat se présente ainsi : Circuit "Cuisine" : les prises nécessitent un fil d’au moins 2,5mm² (actuellement 1.5mm²). Les règles que Volter contrôle sont décrites sous Contrôle RGIE.
Le PDF réunit une page de garde, le plan de position par étage, le schéma unifilaire par tableau, la disposition du tableau, le tableau des circuits et la liste du matériel. Voir Exporter en PDF.
La domotique sur le schéma unifilaire
Un module domotique se place dans le tableau comme un disjoncteur. Vous choisissez un module de commutation ou de variation, sa largeur en modules DIN, le disjoncteur ou le différentiel derrière lequel il se trouve et le module d'alimentation qui l'alimente. Vous donnez ensuite un nom aux sorties.

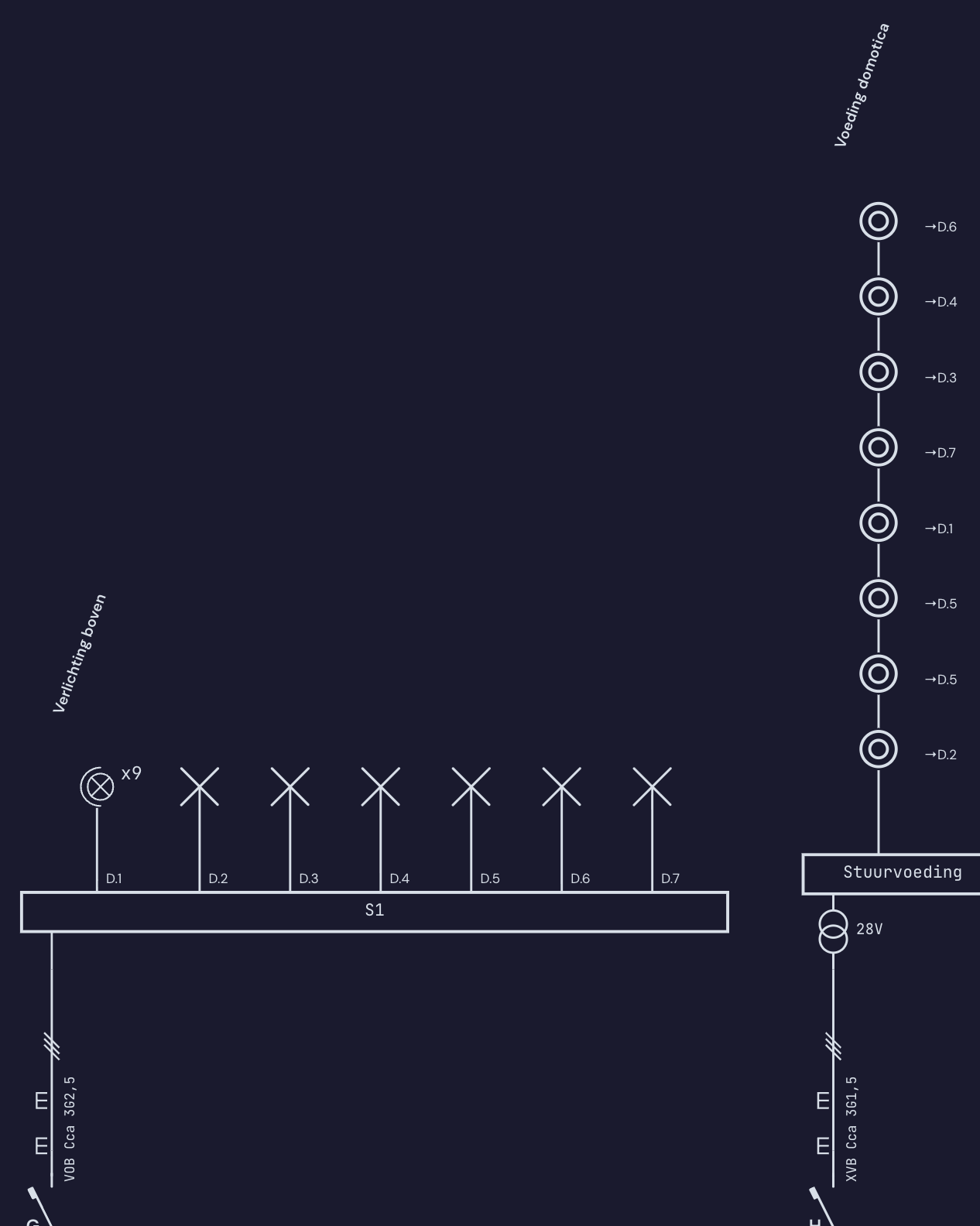

Chaque sortie est un circuit à part entière avec une adresse, comme D.1 ou D.2. Vous y attribuez points lumineux, boutons-poussoirs et détecteurs comme à tout autre circuit. Sur le schéma, le module est un bloc nommé sur le circuit qui l'alimente, avec une dérivation par sortie.
Décochez Commandé par domotique et Volter dessine un module de commutation ou de variation classique, sans symbole domotique.
Le contrôle RGIE vérifie aussi cette partie : un module sans alimentation, un module placé directement derrière un différentiel sans disjoncteur, ou une sortie sans récepteur.
Plan et schéma restent identiques
Le schéma n'est pas un dessin libre. Vous n'y déplacez pas de symboles et n'y tracez pas de traits isolés. L'ordre des circuits vient du rail de votre tableau, les dérivations des connexions sur le plan. Ainsi, le plan et le schéma ne peuvent jamais diverger.
Le contrôle RGIE détecte beaucoup de choses, mais c'est une aide et non une garantie. Vérifier que le schéma correspond à l'installation reste votre travail.
Problèmes
Je veux modifier l'ordre des circuits
Cela se fait dans le tableau électrique. Les circuits apparaissent sur le schéma dans l'ordre du rail. Faites glisser un disjoncteur sur le rail et le circuit se déplace sur le schéma, sa lettre changeant avec lui.
Comment dessiner un tableau divisionnaire ?
Avec Ajouter un tableau dans le tableau électrique. Volter place un disjoncteur d'alimentation pour le nouveau tableau sur le tableau principal et dessine un schéma unifilaire distinct pour chaque tableau. Les circuits reçoivent le code du tableau devant leur lettre.
Mon interrupteur n'est pas sur la même dérivation que son point lumineux
Ils ne sont pas reliés sur le plan. Une dérivation découle des connexions que vous dessinez. Reliez l'interrupteur au point lumineux avec Dessiner une connexion : ils se retrouvent ensemble sur une dérivation, l'interrupteur en premier.
Comment un va-et-vient apparaît-il sur le schéma unifilaire ?
Reliez sur le plan les interrupteurs va-et-vient, les éventuels permutateurs et les points lumineux, et mettez-les sur le même circuit. Volter les dessine sur une seule dérivation : d'abord un interrupteur va-et-vient, les permutateurs et le second va-et-vient, puis les points lumineux. S'il n'y a pas deux interrupteurs va-et-vient, le contrôle RGIE le signale.
Puis-je faire un schéma unifilaire sans plan de position ?
Vous pouvez ajouter des appareils directement sur le schéma unifilaire. Ils attendent alors dans À placer jusqu'à ce que vous les placiez sur le plan. Le RGIE exige les deux schémas, Volter vous le rappelle donc tant que des appareils attendent.
Un appareil ne figure pas sur le schéma unifilaire
Il n'a pas encore de circuit. Seuls les appareils qui ont un circuit apparaissent sur le schéma. Attribuez-lui un circuit avec Attribuer un circuit.
