Contrôle RGIE de votre schéma unifilaire, pendant que vous dessinez
Volter confronte votre installation aux règles du Livre 1 du RGIE qu'un schéma permet de voir. Chaque constat cite l'article, pour que vous puissiez consulter la règle vous-même. C'est un outil pour repérer les erreurs tôt, pas une garantie que l'installation est conforme.
Comment fonctionne le contrôle

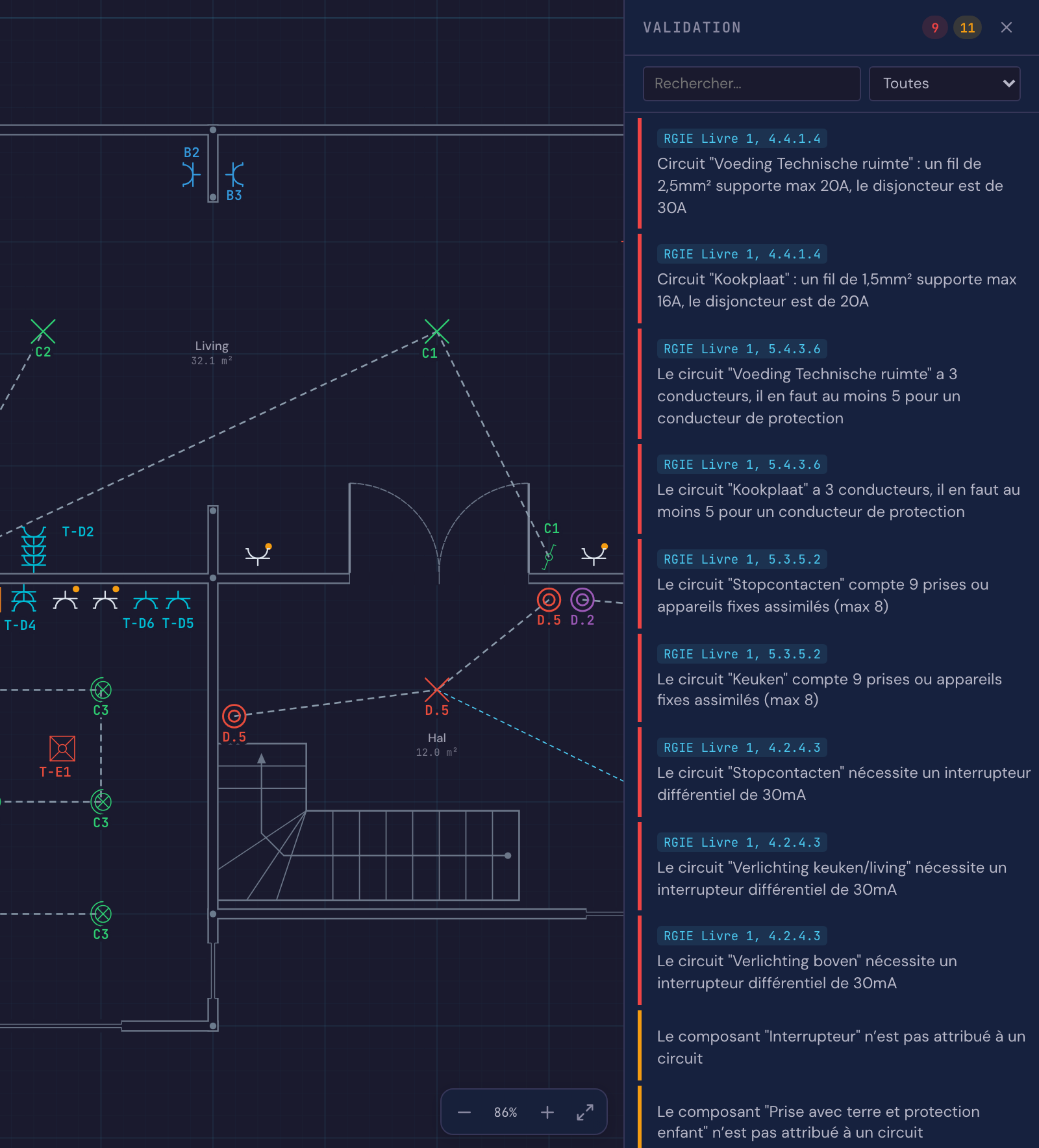

Volter contrôle pendant que vous dessinez. Le bas de l'écran indique le nombre d'erreurs et d'avertissements. Cliquez dessus pour ouvrir le volet Validation. Il les liste tous, avec un filtre sur les erreurs, les avertissements et les informations, et un champ de recherche.
Cliquez sur un constat, et Volter sélectionne les appareils ou le circuit concernés. Chaque constat porte sa référence, comme RGIE Livre 1, 5.3.5.2.
Un constat se présente ainsi : Circuit "Cuisine" : un fil de 1.5mm² supporte max 16A, le disjoncteur est de 20A. Cliquez dessus, et Volter sélectionne le circuit. Adaptez le disjoncteur ou la section du fil dans le tableau, et le constat disparaît.
Les règles que Volter contrôle
Un aperçu de ce que couvre le contrôle, avec l'article du Livre 1 entre parenthèses.
Circuits et canalisations
- La section du fil face au disjoncteur (4.4.1.4) : 1,5 mm² jusqu'à 16 A, 2,5 mm² jusqu'à 20 A, 4 mm² jusqu'à 25 A et 6 mm² jusqu'à 40 A.
- Des prises sur au moins 2,5 mm², et rien de plus fin que 1,5 mm² en dehors du tableau (5.2.1.2).
- Assez de conducteurs pour un conducteur de protection (5.4.3.6).
- Au maximum huit prises ou appareils fixes assimilés par circuit (5.3.5.2).
- Au moins deux circuits d'éclairage dans une habitation de plus de deux pièces (5.3.5.2).
Différentiels
- Un différentiel principal de 300 mA au plus (4.2.4.3) et d'au moins 40 A (5.3.5.3).
- 30 mA pour les circuits avec éclairage, prises, lave-linge, sèche-linge ou lave-vaisselle, et pour chaque circuit vers une pièce avec baignoire ou douche (4.2.4.3).
- Au maximum huit circuits derrière un différentiel de 30 mA (4.2.4.3).
- Au moins le type A, pas le type AC (5.3.5.3).
Circuits dédiés
- Four, taque de cuisson, lave-linge, sèche-linge et lave-vaisselle chacun sur un circuit dédié, tout comme le chauffage fixe (5.2.1.2).
- Une borne de recharge sur un circuit dédié (7.22.3), avec son propre différentiel (7.22.4).
Pièces, panneaux solaires et domotique
- Des prises ordinaires dans un local humide (5.3.2.2) et un tableau dans une pièce avec baignoire ou douche (7.1.4.3).
- Des panneaux solaires sans puissance crête et un onduleur sans puissance maximale, car le rapport de contrôle les demande (7.112.4), et des onduleurs totalisant plus de 10 kVA (7.112.1).
- Un module domotique sans alimentation ou sans protection contre les surintensités, et un bouton-poussoir ou détecteur sur une sortie sans récepteur.
Exhaustivité
- Des appareils qui ne sont sur aucun circuit, et des pièces sans point lumineux.
- Des appareils présents sur le schéma unifilaire mais pas encore sur le plan de position (3.1.2.3).
Ce que le contrôle ne voit pas
Le contrôle travaille avec ce qui figure sur le schéma. Ce qu'un contrôleur constate sur place, comme la résistance d'isolement, la résistance de terre, le fonctionnement des différentiels et l'état du matériel, lui échappe. Même un schéma sans constat, vous le confrontez vous-même à l'installation.
Quand le RGIE change, nous adaptons les règles et vous les recevez avec une mise à jour. Les changements figurent dans le journal des modifications.
Problèmes
Un schéma sans constat est-il approuvé ?
Non. Sans constat signifie que Volter n'a rien trouvé contre les règles qu'il contrôle. Le contrôle se fait sur place par un organisme agréé, avec des mesures qui ne figurent sur aucun schéma. Vérifier que l'installation est conforme reste le travail de l'installateur.
Le contrôle fonctionne-t-il aussi pour une installation existante ?
Oui. Vous dessinez l'installation telle qu'elle est, et le contrôle montre aussitôt où elle s'écarte des règles actuelles. Pratique pour voir ce qu'il faut faire avant un nouveau contrôle.
Quelle différence entre Baignoire ou douche et Local humide ?
Baignoire ou douche désigne une pièce avec baignoire ou douche, y compris une chambre avec douche ouverte, mais pas un WC séparé. Chaque circuit vers cette pièce doit se trouver derrière 30 mA. Un Local humide est par exemple une cave, un garage, une buanderie ou une terrasse couverte, et il demande des prises étanches. Vous indiquez les deux sur la pièce, voir Dessiner les murs et les pièces.
Quelle partie du RGIE le contrôle suit-il ?
Le Livre 1, sur les installations à basse tension et à très basse tension. Chaque constat indique l'article, pour que vous puissiez lire la règle vous-même.
Un constat ne disparaît pas, alors que j'ai corrigé
Vérifiez que vous avez corrigé au bon endroit. Un constat sur un disjoncteur ou une section de fil se règle dans le tableau électrique, un constat sur un appareil ou une pièce sur le plan de position. Cliquez sur le constat : Volter sélectionne alors ce qu'il concerne.
Valable pour Volter 0.30.0
