Dessiner un plan de position dans Volter

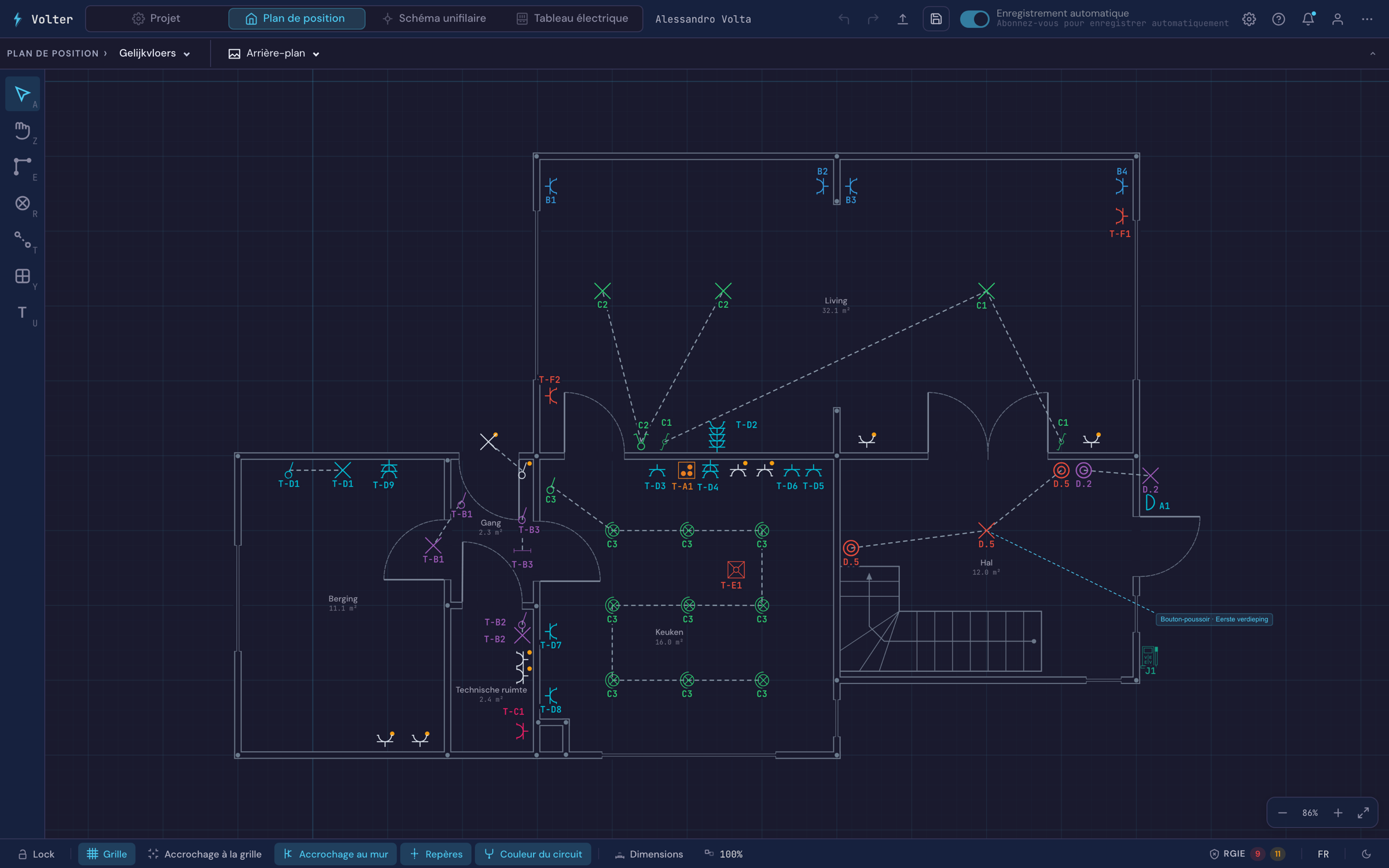

Le plan de position montre où se trouve chaque appareil dans l'habitation et sur quel circuit il est raccordé. Dans Volter, c'est aussi votre point de départ : le schéma unifilaire en découle.
Le plan : le dessiner, l'importer ou s'en passer
Vous avez trois façons d'obtenir un plan.
Le dessiner vous-même. Cliquez sur Construire pour les murs (S), les portes (D) et les fenêtres (F). Les escaliers et les meubles se trouvent sous Aménagement. Voir Dessiner les murs et les pièces, Portes et fenêtres et Escaliers et meubles.
Utiliser le plan de l'architecte. Placez-le en arrière-plan sous votre dessin : un PDF (vous choisissez la page), un fichier DXF ou une image, comme la photo d'un plan papier. Calibrez ensuite l'échelle : cliquez sur deux points dont vous connaissez la distance réelle, par exemple une cote ou une baie de porte de 93 cm, et saisissez cette distance. Longueurs de murs, dimensions et surfaces correspondent alors à l'habitation.
S'en passer. Vous pouvez placer des symboles tout de suite, sans dessiner un seul mur. Pour le schéma unifilaire, seuls comptent les appareils, leur circuit et leurs connexions.
Des pièces qui comptent
Avec Attribuer une pièce (G), vous cliquez dans un espace fermé et Volter reconnaît la pièce à partir des murs. Sans murs, vous tracez un rectangle. Une pièce porte un nom et, si vous le souhaitez, sa surface sur le plan.
Deux propriétés pilotent le contrôle RGIE :
- Baignoire ou douche : chaque circuit qui mène à cette pièce doit se trouver derrière un différentiel de 30 mA.
- Local humide : une cave, un garage, une buanderie ou une terrasse couverte. Des prises ordinaires y donnent un avertissement, des prises étanches non.
Dans le PDF, la liste du matériel compte tous les symboles par étage et par pièce : sur chantier, vous voyez pièce par pièce ce qui doit y être installé.
Placer les symboles

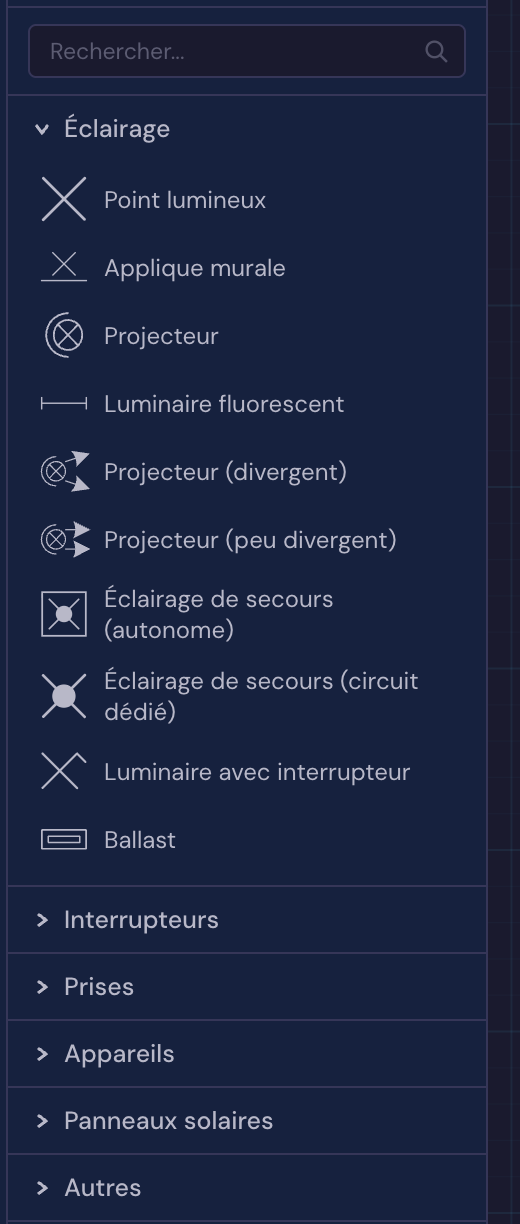

Choisissez Placer un composant (R). La palette compte six groupes : Éclairage, Interrupteurs, Prises, Appareils, Panneaux solaires et Autres. Vous cherchez par nom ou choisissez parmi vos favoris. En plaçant, vous indiquez tout de suite la quantité et, si vous le savez déjà, le circuit. Voir Placer des composants.
Certains appareils portent des données que le schéma et le contrôle demandent : la puissance d'une borne de recharge, la puissance crête des panneaux solaires, la puissance maximale et nominale d'un onduleur.
Les prises data et de télédistribution peuvent figurer sur le plan. Elles n'apparaissent pas sur le schéma unifilaire, car le RGIE les exclut de l'installation électrique.
Circuits et connexions sur le plan
Avec Dessiner une connexion (T), vous reliez des appareils, comme un interrupteur à ses points lumineux. Avec Attribuer un circuit (Y), vous les mettez sur un circuit. Chaque appareil reçoit alors sur le plan une référence comme B1. Avec Couleur du circuit en bas, vous voyez la couleur de son circuit en dehors de cet outil aussi.
Voir Connecter des composants, Attribuer des circuits et, pour l'étape suivante, Dessiner un schéma unifilaire.
Plusieurs étages
Un projet commence par le rez-de-chaussée. Vous ajoutez des étages, les renommez, les dupliquez ou les déplacez avec Étage en haut. Dupliquer épargne du dessin quand des étages sont identiques.
Un circuit qui s'étend sur deux étages, comme un va-et-vient d'escalier, se relie avec Connecter à un autre étage.... En bas, vous voyez par étage combien d'appareils n'ont pas encore de circuit, et le PDF reçoit un plan de position par étage.
Problèmes
Le plan doit-il être à l'échelle ?
Ce n'est pas obligatoire, mais cela aide. Calibrez un plan importé, et longueurs de murs, dimensions et surfaces correspondent à l'habitation réelle. Cela rend le plan plus utile pour votre client et pour qui interviendra plus tard.
Puis-je utiliser le plan de l'architecte ?
Oui. Placez-le sous votre dessin en PDF, DXF ou image, et calibrez l'échelle sur une distance connue. Vous pouvez le laisser en arrière-plan ou redessiner vos murs par-dessus.
Les prises data et de télédistribution ont-elles leur place sur le plan de position ?
Elles peuvent y figurer, et beaucoup d'installateurs les ajoutent parce que le plan est alors utile au client. Elles n'ont pas leur place sur le schéma unifilaire : le Livre 1 exclut de son champ d'application les installations de transmission de données et de télédistribution. Volter ne les met donc que sur le plan.
Comment dessiner un va-et-vient d'escalier sur deux étages ?
Placez chaque interrupteur va-et-vient sur son propre étage et reliez-les avec Connecter à un autre étage... dans le menu du clic droit. Mettez ensuite les interrupteurs et le point lumineux sur le même circuit, comme pour tout autre va-et-vient.
Je ne peux pas ajouter d'étage supplémentaire
Plusieurs étages font partie de l'abonnement. Sans abonnement, Ajouter un étage ouvre une fenêtre pour passer à la version supérieure.
Valable pour Volter 0.30.0
