Situatieschema tekenen in Volter
Het situatieschema toont waar elk toestel in de woning zit en op welke kring het hangt. In Volter is het ook je vertrekpunt, want het eendraadschema wordt eruit afgeleid.
Het grondplan: tekenen, importeren of overslaan
Je hebt drie manieren om aan een grondplan te komen.
Zelf tekenen. Klik op Bouwen voor muren (S), deuren (D) en ramen (F). Trappen en meubels vind je onder Inrichting. Zie Muren tekenen en kamers, Deuren en ramen en Trappen en meubels.
Het plan van de architect gebruiken. Leg het als achtergrond onder je tekening: een PDF (je kiest de pagina), een DXF-bestand of een afbeelding, zoals een foto van een papieren plan. Kalibreer daarna de schaal: klik twee punten waarvan je de echte afstand kent, zoals een maatlijn of een deuropening van 93 cm, en vul die afstand in. Zo kloppen muurlengtes, afmetingen en oppervlaktes met de woning.
Overslaan. Je kunt meteen symbolen plaatsen zonder één muur te tekenen. Voor het eendraadschema tellen enkel de toestellen, hun kring en hun verbindingen.
Ruimtes die meetellen
Met Kamer toewijzen (G) klik je in een omsloten ruimte, en Volter herkent de kamer uit de muren. Zonder muren sleep je een rechthoek. Een ruimte heeft een naam en, als je wilt, haar oppervlakte op het plan.
Twee eigenschappen sturen de AREI-controle:
- Bad of douche: elke kring naar die ruimte moet achter een differentieel van 30 mA staan.
- Vochtige ruimte: een kelder, garage, wasplaats of overdekt terras. Gewone stopcontacten geven daar een waarschuwing, waterdichte niet.
In de PDF telt de materiaallijst alle symbolen per verdieping en per ruimte, zodat je op de werf per kamer ziet wat er hoort te hangen.
Symbolen plaatsen

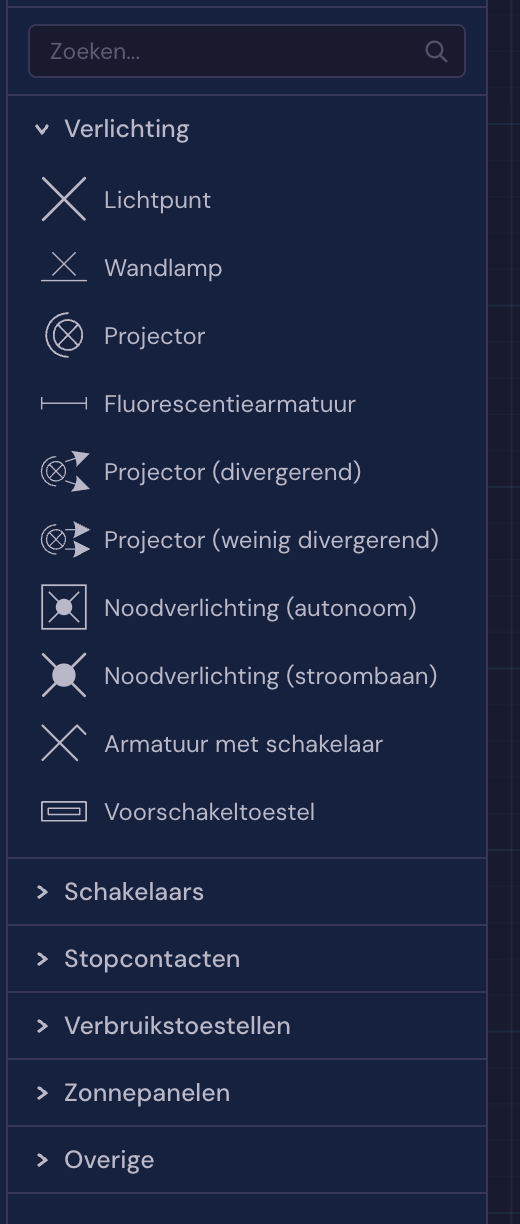

Kies Component plaatsen (R). Het paneel heeft zes groepen: Verlichting, Schakelaars, Stopcontacten, Verbruikstoestellen, Zonnepanelen en Overige. Je zoekt op naam of kiest uit je favorieten. Bij het plaatsen kies je meteen het aantal en, als je dat al weet, de kring. Zie Componenten plaatsen.
Sommige toestellen dragen gegevens die het schema en de keuring vragen: het vermogen van een laadpaal, het wattpiek van zonnepanelen, het maximaal en nominaal vermogen van een omvormer.
Data- en coaxcontactdozen mag je op het plan zetten. Ze komen niet op het eendraadschema, omdat het AREI ze buiten de elektrische installatie houdt.
Kringen en verbindingen op het plan
Met Verbinding tekenen (T) hang je toestellen aan elkaar, zoals een schakelaar aan zijn lichtpunten. Met Circuit toewijzen (Y) zet je ze op een kring. Elk toestel krijgt dan op het plan een verwijzing zoals B1. Met Kringkleur onderaan zie je de kleur van zijn kring ook buiten dat gereedschap.
Zie Componenten verbinden, Kringen toewijzen en, voor de volgende stap, Eendraadschema tekenen.
Meerdere verdiepingen
Een project begint met het gelijkvloers. Je voegt verdiepingen toe, hernoemt, dupliceert of verschuift ze bij Verdieping bovenaan. Dupliceren spaart tekenwerk bij gelijke verdiepingen.
Een schakeling over twee verdiepingen, zoals een trapschakeling, verbind je met Verbinden met ander verdieping.... Onderaan zie je per verdieping hoeveel toestellen nog zonder kring staan, en de PDF krijgt een situatieschema per verdieping.
Problemen
Moet het grondplan op schaal staan?
Het hoeft niet, maar het helpt. Kalibreer je een geïmporteerd plan, dan kloppen muurlengtes, afmetingen en oppervlaktes met de echte woning. Dat maakt het plan bruikbaarder voor je klant en voor wie er later aan werkt.
Kan ik het plan van de architect gebruiken?
Ja. Leg het als PDF, DXF of afbeelding onder je tekening en kalibreer de schaal op een gekende afstand. Laat het als achtergrond staan, of teken je muren erop na.
Horen data- en coaxaansluitingen op het situatieschema?
Ze mogen erop, en veel installateurs zetten ze erop omdat het plan dan bruikbaar is voor de klant. Op het eendraadschema horen ze niet: Boek 1 sluit installaties voor gegevensoverbrenging en teledistributie uit van zijn toepassingsgebied. Volter zet ze daarom enkel op het plan.
Hoe teken ik een trapschakeling over twee verdiepingen?
Zet elke wisselschakelaar op zijn eigen verdieping en verbind ze met Verbinden met ander verdieping... in het menu van de rechtermuisknop. Zet de schakelaars en het lichtpunt daarna op dezelfde kring, zoals bij elke andere wisselschakeling.
Ik kan geen extra verdieping toevoegen
Meerdere verdiepingen horen bij het abonnement. Zonder abonnement opent Verdieping toevoegen een venster om te upgraden.
Geldig voor Volter 0.30.0
