Eendraadschema tekenen in Volter, stap voor stap

Een eendraadschema tekenen in zeven stappen

1. 1

   Maak het project aan

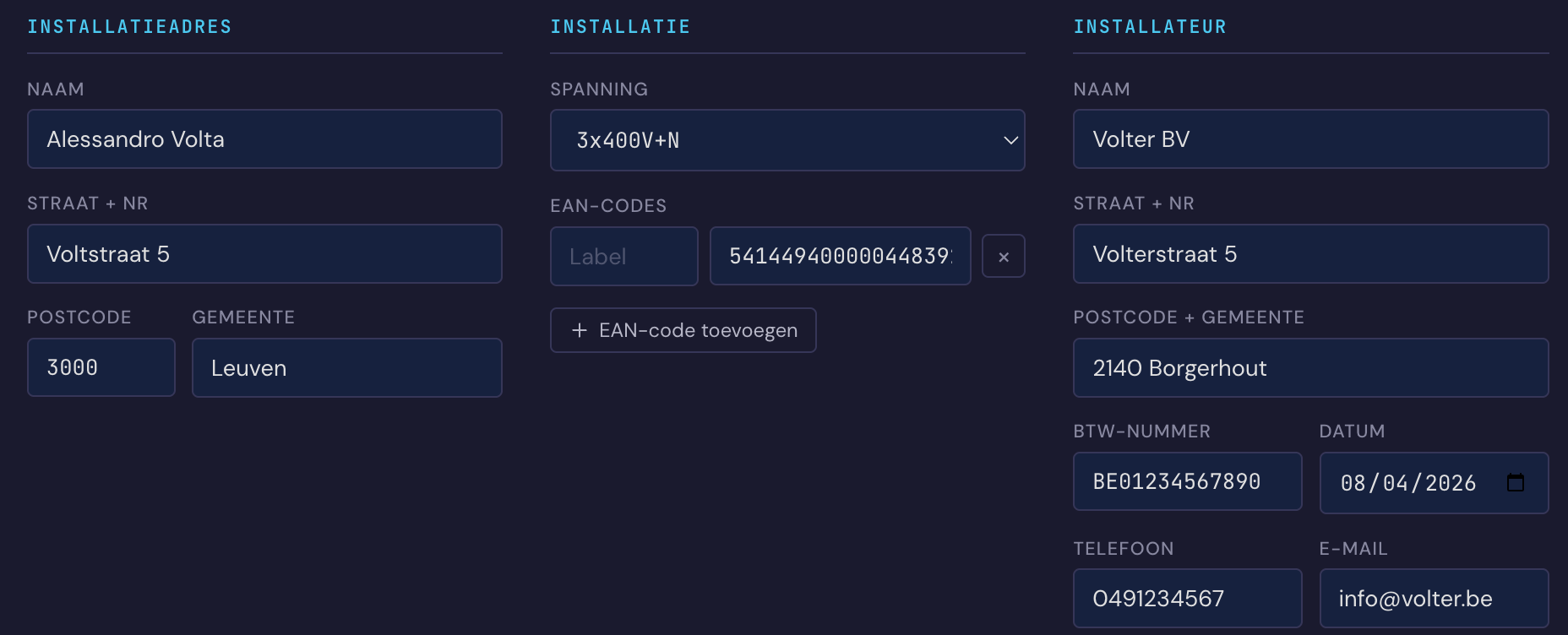

   Een nieuw project vraagt drie dingen: het installatieadres, jouw gegevens als installateur en de installatie zelf, met de spanning (1x230V tot 3x400V+N) en de EAN-codes. Die gegevens komen in de voettekst van je PDF. Je installateursgegevens kan je bewaren, dan vult Volter ze bij je volgende project zelf in.



2. 2

   Stel het verdeelbord in

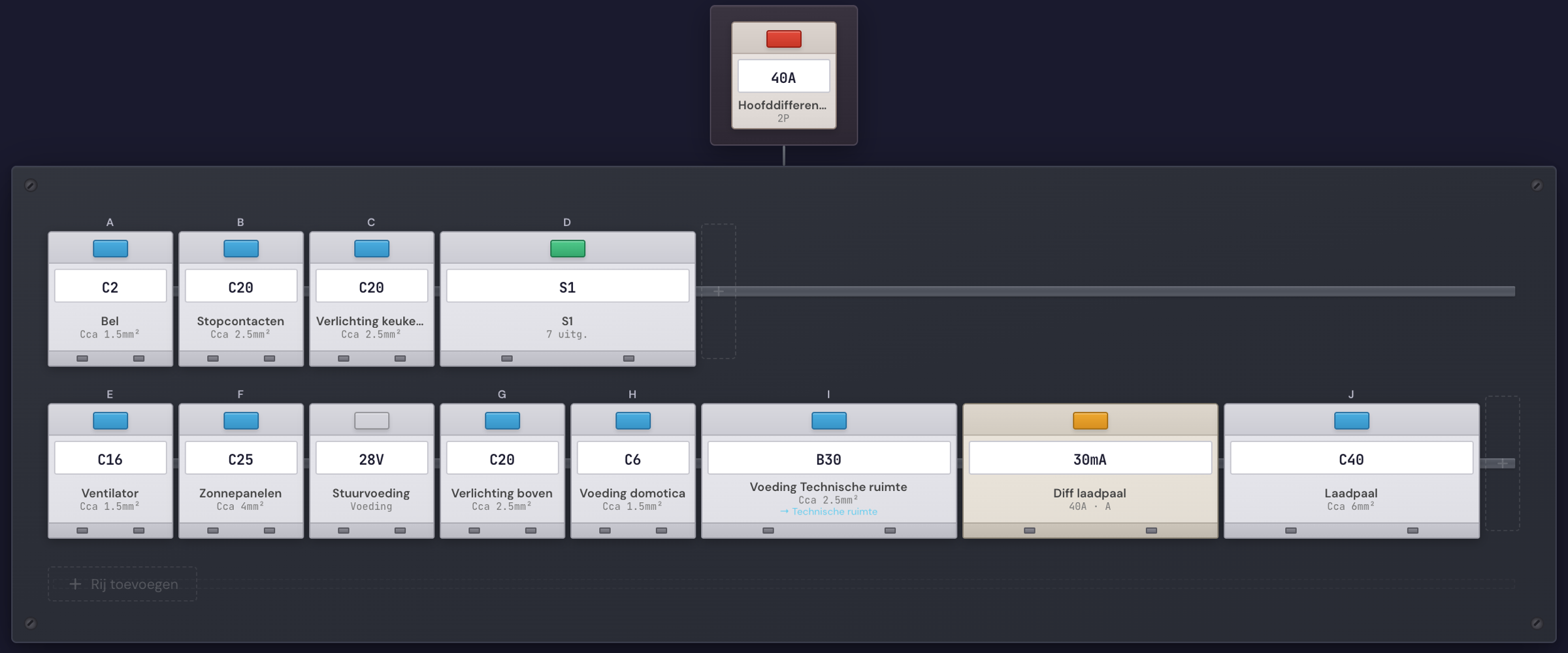

   In het tabblad Verdeelbord begin je met het hoofdbord: de hoofddifferentieel met zijn ampère, kortsluitstroom en foutstroom. Of hij 2P of 4P is, volgt uit de spanning die je koos. Daarna voeg je differentiëlen en automaten toe.

   Per automaat vul je in wat op het schema moet staan: ampère, polen, curve, kortsluitstroom, draaddikte, aantal aders, kabeltype (XVB, XGB, VOB of EXVB), CPR-klasse en hoe de kabel ligt: in de muur, zichtbaar of ondergronds, al dan niet in buis. De kringletters A, B, C volgen de volgorde op de rail.

   Een onderverdeelbord voeg je toe met "Kast toevoegen". Volter zet dan zelf een voedingsautomaat op het hoofdbord, en de kringen van het nieuwe bord krijgen de bordcode voor hun letter, zoals T-A.



3. 3

   Zet de toestellen op het plan

   Op het tabblad Situatieschema plaats je lichtpunten, schakelaars, stopcontacten en toestellen zoals een kookplaat, laadpaal of omvormer, waar ze in de woning komen. Muren tekenen hoeft niet. Hoe je het grondplan opbouwt, lees je bij situatieschema tekenen.

4. 4

   Verdeel de toestellen over kringen

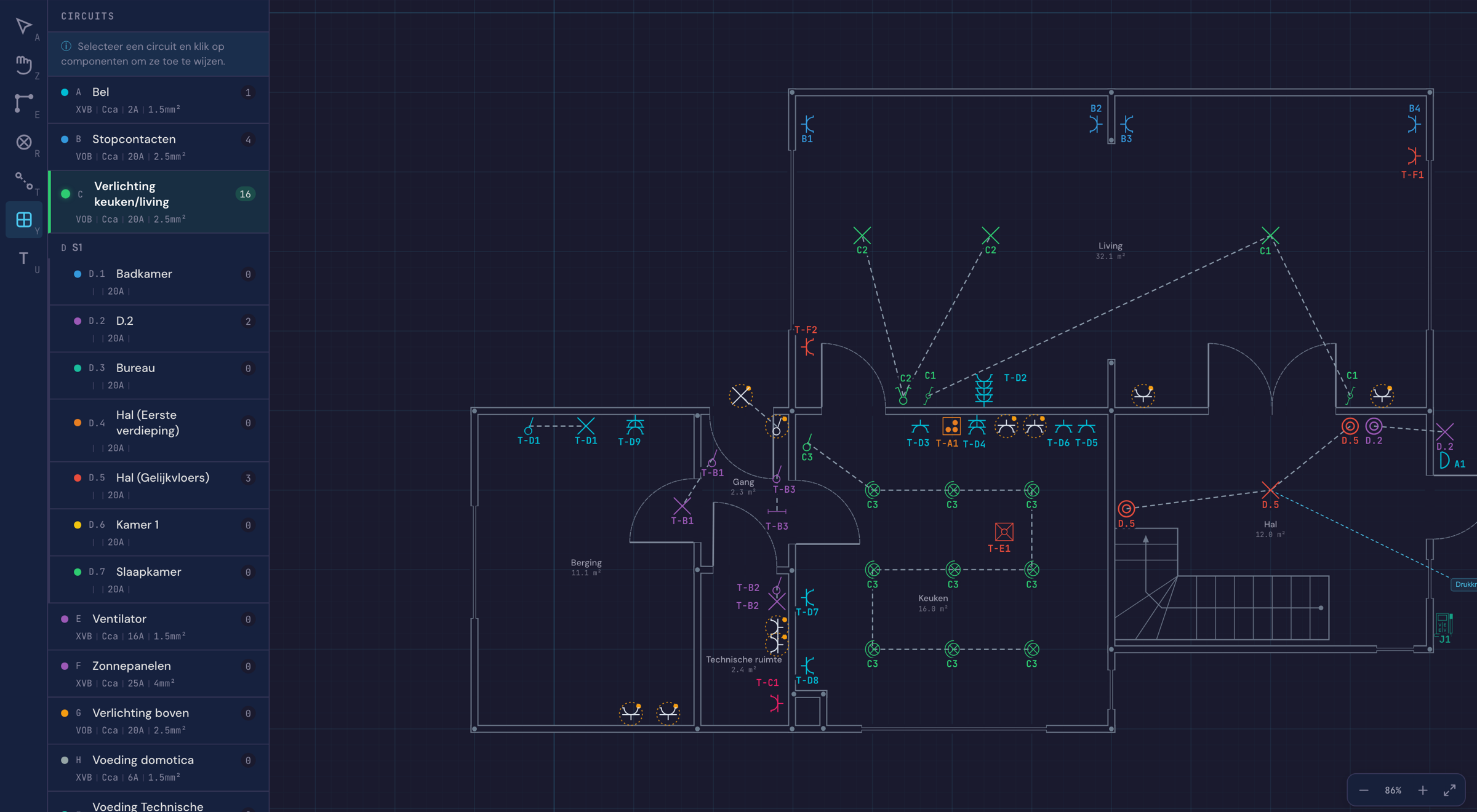

   Kies het gereedschap "Circuit toewijzen" (sneltoets Y), klik een kring in de lijst en klik de toestellen aan die erop komen. Klik je een toestel nog eens aan, dan gaat het er weer af. Toestellen die je met een verbinding aan elkaar hangt, zoals een schakelaar en zijn lichtpunt, gaan samen mee.

   Een voorbeeld: kring B "Stopcontacten keuken en berging" krijgt een automaat van 20 A met 2,5 mm² en je klikt de stopcontacten in beide ruimtes aan. Een laadpaal zet je op een eigen kring met een eigen differentieel, want dat vraagt het AREI, en Volter meldt het als je het vergeet.

   Onderaan het scherm zie je hoeveel toestellen op deze verdieping nog zonder kring staan.



5. 5

   Kijk het eendraadschema na

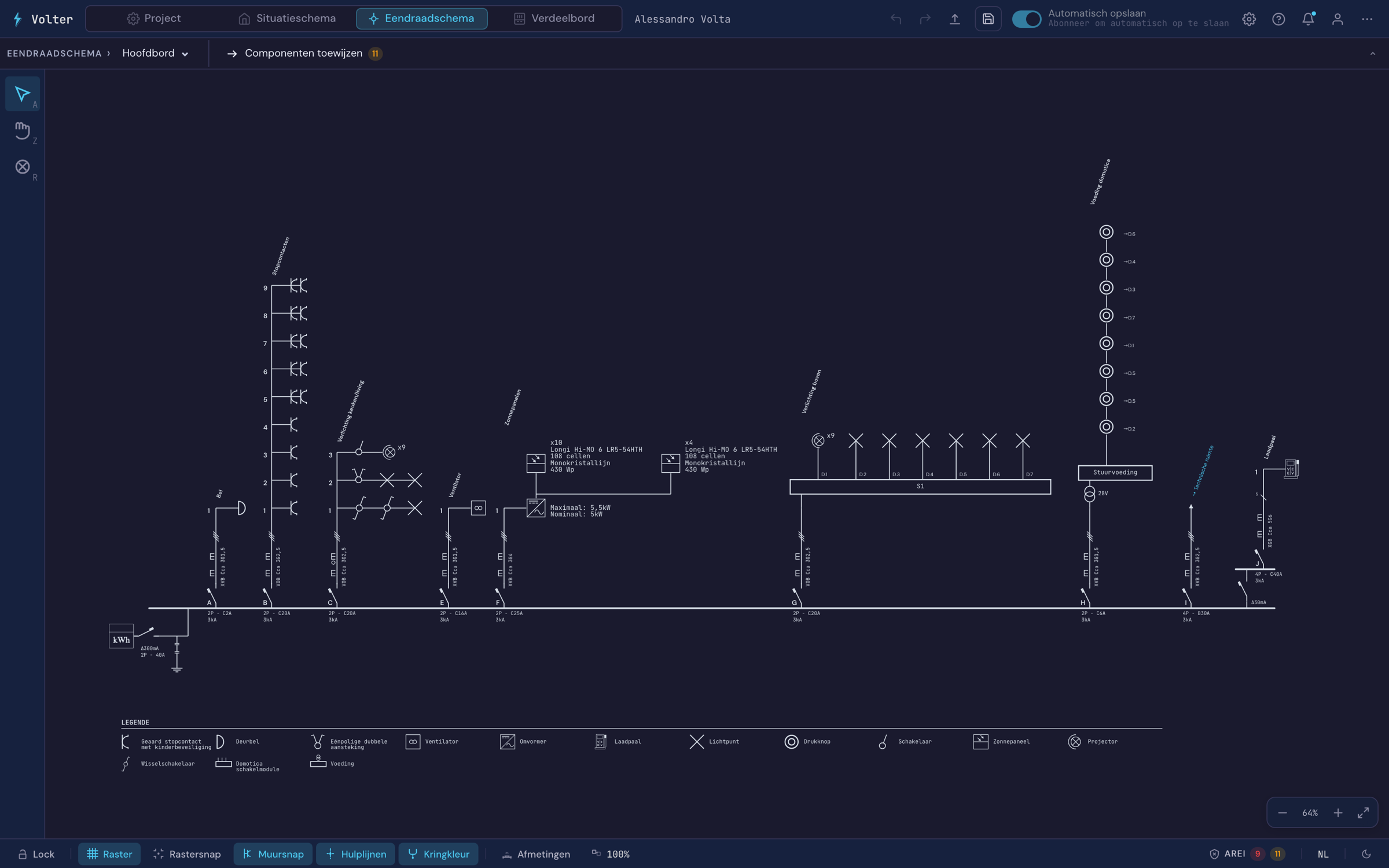

   Op het tabblad Eendraadschema staat per bord het schema dat Volter getekend heeft. Op het hoofdbord zijn dat de kWh-teller, de hoofddifferentieel en de aardingstak. Bij elke kring staan de letter, de automaat (bijvoorbeeld 1P - B16A, 3kA), de kabel (XVB Cca 3G2,5) en het teken voor de wijze van aanleg.

   Toestellen die je verbonden hebt, staan samen op één tak, met de schakelaar vooraan. Drie of meer gelijke toestellen na elkaar worden één symbool met het aantal erbij, zoals x9. De legende onderaan bevat alleen de symbolen die je gebruikt.

6. 6

   Vul aan vanop het schema

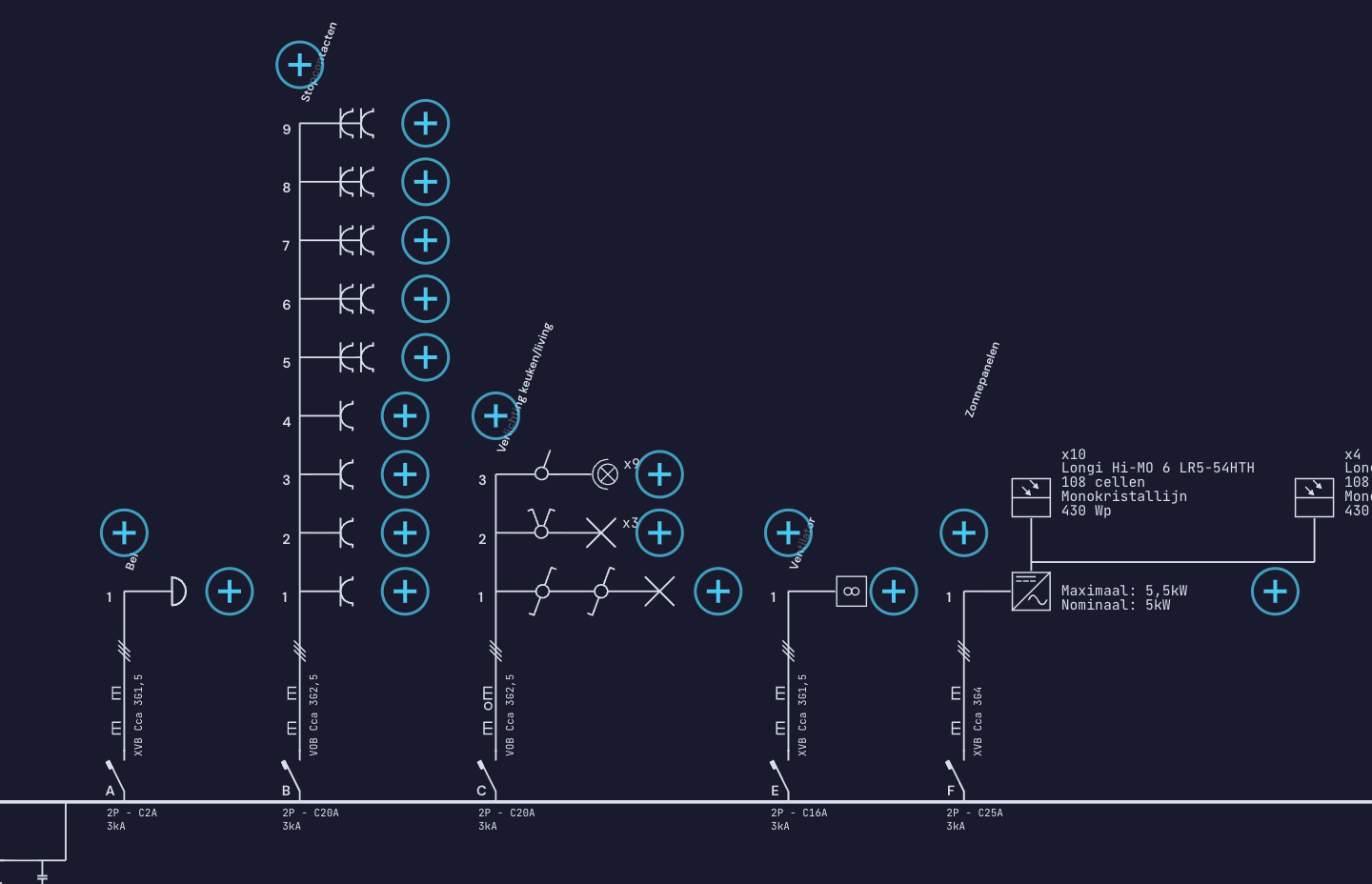

   Denk je aan een toestel terwijl je het schema naloopt, dan hoef je niet terug naar het plan. Kies het type in het palet en klik op een plusteken: boven een kring voor een nieuwe tak, of rechts van een tak om het toestel erbij te hangen.

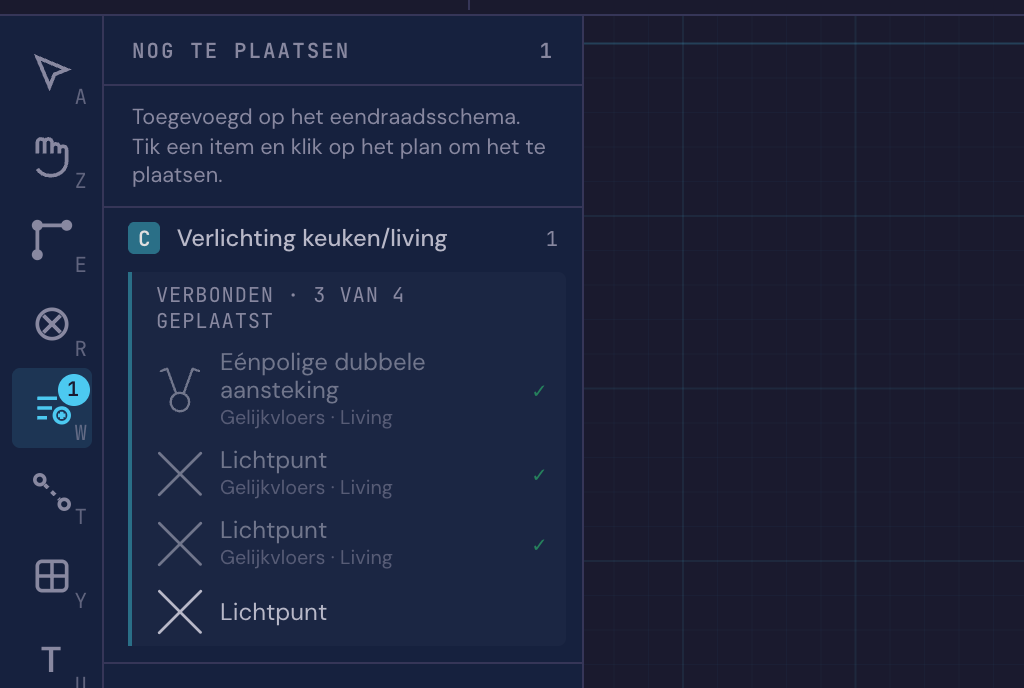

   Zo'n toestel staat meteen op het schema en komt in de lijst "Nog te plaatsen". Je zet het later op het plan met sneltoets W. Tot dan herinnert de AREI-controle je eraan, want het AREI vraagt dat elk toestel ook op het situatieschema staat.



7. 7

   Controleer en exporteer

   Volter controleert je schema terwijl je tekent. Een melding ziet er zo uit: Circuit "Keuken": stopcontacten vereisen minstens 2,5mm² draad (nu 1.5mm²). Welke regels Volter controleert, staat bij AREI-validatie.

   De PDF bundelt een voorblad, het situatieschema per verdieping, het eendraadschema per bord op A4 liggend, de kringentabel en de materiaallijst. De voettekst draagt het installatieadres, de spanning en EAN-codes, jouw gegevens en een leeg vak voor de keurder. Voor de PDF moet je online zijn en aangemeld. Een PNG van één verdieping of één bord kan ook.

Domotica op het eendraadschema

Een domoticamodule zet je in het verdeelbord zoals een automaat. Je kiest schakel- of dimmodule, de breedte in DIN-modules, achter welke automaat of differentieel ze hangt en welke voedingsmodule haar voedt. Daarna geef je de uitgangen een naam.

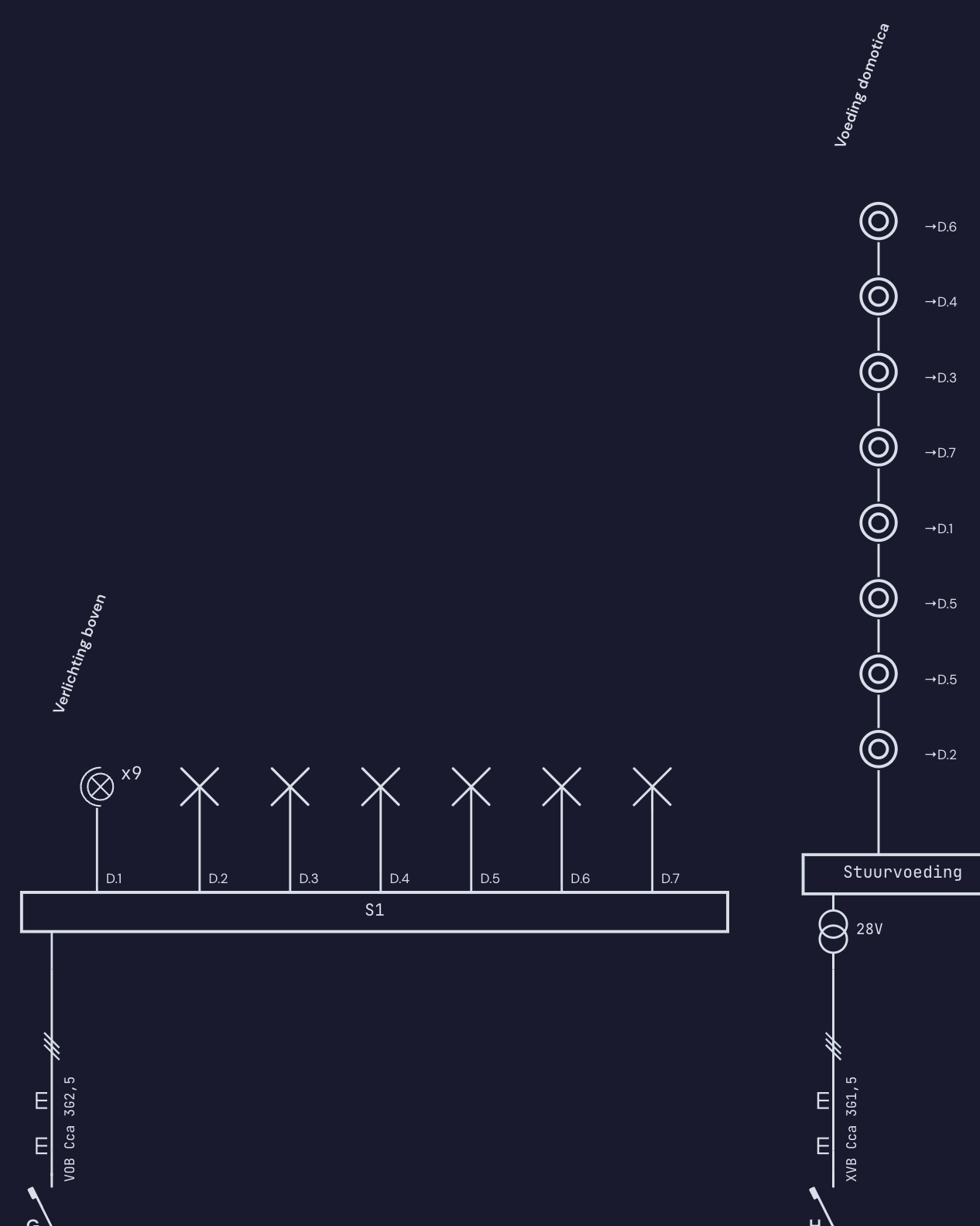

Elke uitgang is een eigen kring met een adres, zoals D.1 of D.2. Lichtpunten, drukknoppen en detectoren wijs je eraan toe zoals aan elke andere kring. Op het schema staat de module als benoemd blok op haar voedende kring, met een aftakking per uitgang. De voeding krijgt een eigen blok met transformator en spanning, en de bedieningen verwijzen naar hun uitgang.

Zet je "Domotica-gestuurd" uit, dan tekent Volter een klassieke schakel- of dimmodule, zonder domoticasymbool.

De AREI-controle kijkt ook hier mee: een module zonder voeding, een module die zonder automaat rechtstreeks achter een differentieel hangt, of een uitgang waar geen verbruiker op zit.

Plan en schema blijven gelijk

Het schema is geen vrije tekening. Je sleept er geen symbolen en tekent er geen losse lijnen. De volgorde van de kringen komt uit de rail van je verdeelbord, de takken uit de verbindingen op het plan. Wil je een kring verplaatsen, dan versleep je de automaat in het verdeelbord. Zo kunnen plan en schema nooit uit elkaar lopen.

De AREI-controle vangt veel op, maar ze is een hulpmiddel en geen garantie. Nakijken of het schema klopt met de installatie, blijft jouw werk.
