Het eendraadschema automatisch genereren uit je situatieschema
In Volter teken je een installatie één keer, op het plan. Het eendraadschema is geen tweede tekening maar een afgeleide: wat je op het plan of in het verdeelbord wijzigt, staat meteen ook op het schema.
Waarom twee aparte tekeningen uit elkaar lopen
De keuring vraagt een situatieschema en een eendraadschema van dezelfde installatie. Teken je ze apart, in een tekenprogramma of met de hand, dan houd je ze zelf gelijk en doe je elke wijziging twee keer.
Daar sluipen de fouten in die een keurder opmerkt: een stopcontact dat op het plan bij kwam maar op het schema ontbreekt, een kringletter die na een herschikking niet meer klopt, of een kring met meer punten op het plan dan op het schema.

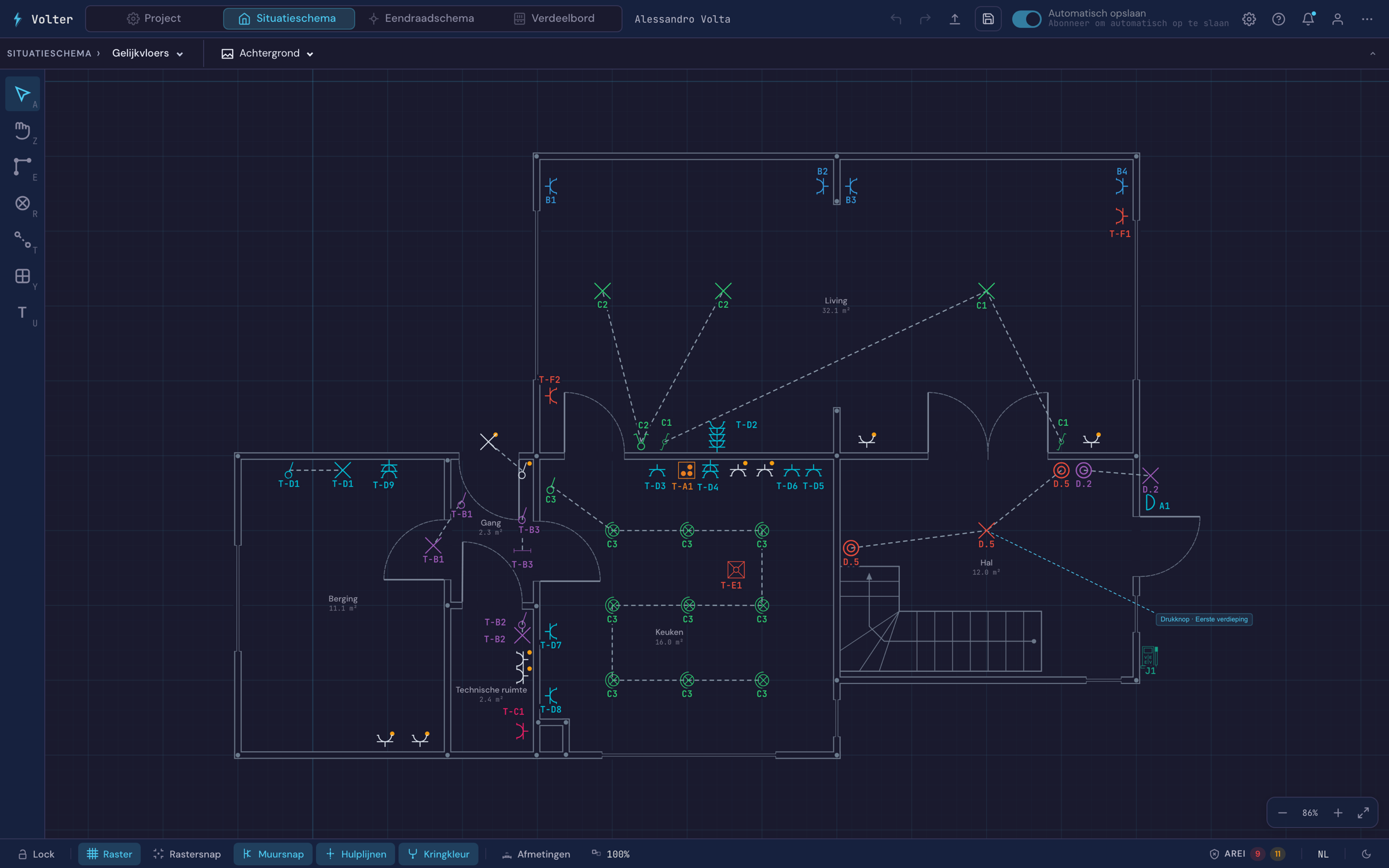

Wat Volter uit het plan en het verdeelbord haalt
Uit het situatieschema komt:
- welke toestellen er zijn en op welke kring ze hangen;
- welke toestellen samen op één tak staan, via de verbindingen die je tekent, zoals een schakelaar met zijn lichtpunten;
- hoeveel gelijke toestellen er na elkaar staan: drie of meer worden één symbool met het aantal erbij.
Uit het verdeelbord komt:
- de automaat van elke kring, met polen, curve, ampère en kortsluitstroom;
- de kabel, met type, CPR-klasse, aders en sectie, en de wijze van aanleg;
- achter welke differentieel elke kring hangt, en welk bord welk ander bord voedt.
De kringletters volgen de volgorde op de rail. Op het plan krijgt elk toestel een verwijzing zoals C1 of C2: kring C, tak 1 of 2. Zo zie je op de werf welk punt bij welke tak van het schema hoort.
Wat er gebeurt als je iets wijzigt
- Je zet een stopcontact van kring B op kring C. Het verdwijnt uit de kolom van B, staat op C, en zijn verwijzing op het plan past zich aan.
- Je verbindt een extra lichtpunt met een schakelaar. Het komt op de tak van die schakelaar.
- Je versleept een automaat op de rail. De kringletters schuiven op, op het schema en op het plan tegelijk.
- Je verwijdert een toestel op het schema. Volter vraagt of het overal weg moet of alleen van het eendraadschema. In het tweede geval blijft het op het plan staan, zonder kring.
Plan en schema controleren elkaar
Omdat alles uit één model komt, legt de AREI-controle verbanden die je bij twee losse tekeningen zelf moet zien. Een ruimte die je op het plan als bad of douche aanduidt, eist een differentieel van 30 mA voor elke kring die erheen gaat. Een toestel op het plan zonder kring wordt gemeld, en een toestel dat je op het schema toevoegde maar nog niet op het plan zette ook, want het AREI vraagt dat het op beide staat. Welke regels er gecontroleerd worden, lees je bij AREI-validatie.
Vragen van installateurs
Kan ik het gegenereerde eendraadschema nog met de hand aanpassen?
Niet door symbolen te slepen of lijnen te trekken. Je past de bron aan: de kringtoewijzing en de verbindingen op het plan, of de automaat en de kabel in het verdeelbord. De volgorde van de kringen verander je door de automaten op de rail te verslepen. Zo blijft het schema altijd kloppen met het plan.
Waarom staat een toestel wel op het plan maar niet op het eendraadschema?
Omdat het nog op geen kring hangt. Het schema toont alleen toestellen met een kring. De knop Componenten toewijzen bovenaan het eendraadschema telt hoeveel toestellen er nog wachten en brengt je naar het plan, en de AREI-controle meldt elk toestel zonder kring.
Veranderen de kringletters als ik achteraf een kring bijzet?
Alleen als je hem tussen bestaande kringen zet. De letters volgen de volgorde van de automaten op de rail, rij per rij. Zet je de nieuwe automaat achteraan op de laatste rij, dan krijgt hij de volgende letter en blijven de andere staan. Schuif je hem ertussen, dan schuiven de letters erna op, op het plan en op het schema tegelijk. Een onderverdeelbord raakt de letters van het hoofdbord niet: zijn kringen krijgen de bordcode ervoor.
Klopt de materiaallijst ook met het schema?
Ja. De materiaallijst in de PDF telt elk symbool per verdieping en per ruimte, uit hetzelfde model als het schema. Toestellen die je op het schema toevoegde en nog niet op het plan zette, staan erin onder Nog te plaatsen.
Verder lezen
- Eendraadschema tekenenStap voor stap: verdeelbord instellen, toestellen over kringen verdelen, schema nakijken en exporteren.
- Situatieschema tekenenGrondplan opzetten of importeren, symbolen plaatsen, kringen toewijzen en meerdere verdiepingen.
- AREI-validatieWelke regels uit Boek 1 Volter controleert terwijl je tekent, en wat de meldingen betekenen.
Probeer het op de demowoning
Zet in de demowoning een stopcontact op een andere kring en kijk op het tabblad Eendraadschema waar het terechtkomt. Je hebt geen account nodig, en wat je wijzigt, wordt niet bewaard.
De demowoning opent in je browser, zonder account.
