AREI-controle van je eendraadschema, terwijl je tekent
Volter legt je installatie naast de regels uit Boek 1 van het AREI die op een schema zichtbaar zijn. Elke bevinding noemt het artikel, zodat je de regel zelf kan opzoeken. Het is een hulpmiddel om fouten vroeg te zien, geen garantie dat de installatie conform is.
Hoe de controle werkt

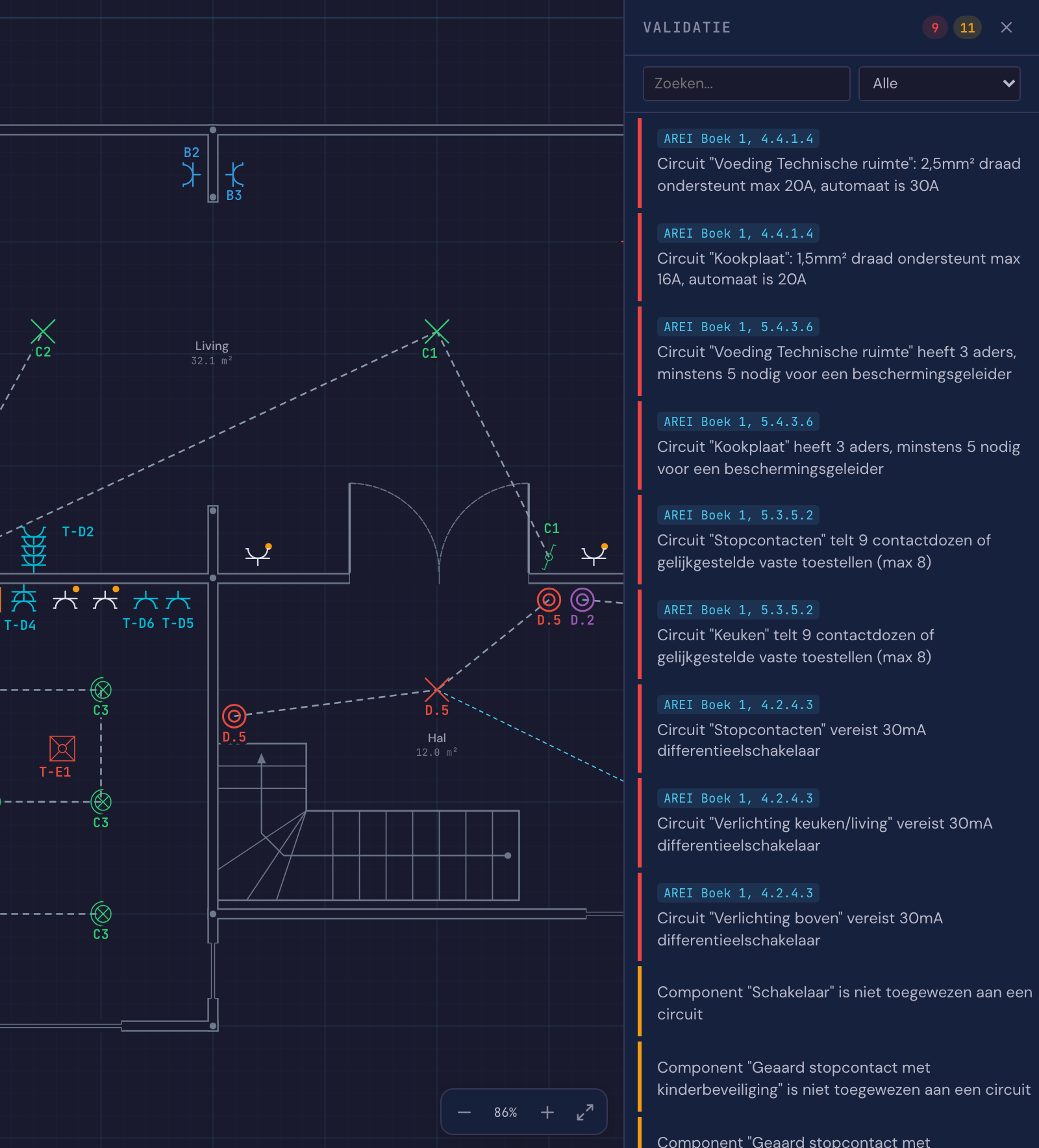

Volter controleert terwijl je tekent. Onderaan het scherm staat het aantal fouten en waarschuwingen. Het paneel Validatie toont ze allemaal, met een filter op fouten, waarschuwingen en informatie, en een zoekveld.
Klik je op een bevinding, dan selecteert Volter de toestellen of de kring waar ze over gaat. Bij elke bevinding staat de verwijzing, zoals AREI Boek 1, 5.3.5.2.
Welke regels Volter controleert
Een greep uit wat de controle nakijkt, met het artikel uit Boek 1 tussen haakjes.
Kringen en leidingen
- De sectie tegenover de automaat (4.4.1.4): 1,5 mm² tot 16 A, 2,5 mm² tot 20 A, 4 mm² tot 25 A en 6 mm² tot 40 A.
- Stopcontacten op minstens 2,5 mm², en buiten het bord nergens dunner dan 1,5 mm² (5.2.1.2).
- Genoeg aders voor een beschermingsgeleider (5.4.3.6).
- Maximaal acht contactdozen of gelijkgestelde vaste toestellen per kring (5.3.5.2).
- Minstens twee verlichtingskringen in een woning met meer dan twee ruimtes (5.3.5.2).
Differentieelschakelaars
- Een hoofddifferentieel van hoogstens 300 mA (4.2.4.3) en minstens 40 A (5.3.5.3).
- 30 mA voor kringen met verlichting, stopcontacten, een wasmachine, droogkast of vaatwasser, en voor elke kring naar een ruimte met bad of douche (4.2.4.3).
- Hoogstens acht kringen achter één differentieel van 30 mA (4.2.4.3).
- Minstens type A, geen type AC (5.3.5.3).
Afzonderlijke kringen
- Oven, kookplaat, wasmachine, droogkast en vaatwasser elk op een eigen kring, net als vaste verwarming (5.2.1.2).
- Een laadpaal op een eigen kring (7.22.3), met een eigen differentieel (7.22.4).
Ruimtes, zonnepanelen en domotica
- Gewone stopcontacten in een vochtige ruimte (5.3.2.2) en een verdeelbord in een ruimte met bad of douche (7.1.4.3).
- Zonnepanelen zonder wattpiek en een omvormer zonder maximaal vermogen, want het keuringsverslag vraagt ze (7.112.4), en omvormers samen boven 10 kVA (7.112.1).
- Een domoticamodule zonder voeding of zonder overstroombeveiliging, en een drukknop of detector op een uitgang zonder verbruiker.
Volledigheid
- Toestellen die op geen kring hangen, en ruimtes zonder verlichtingspunt.
- Toestellen die op het eendraadschema staan maar nog niet op het situatieschema (3.1.2.3).
Een melding ziet er zo uit: Circuit "Keuken": 1.5mm² draad ondersteunt max 16A, automaat is 20A. Klik erop, en Volter selecteert de kring. Pas de automaat of de sectie aan in het verdeelbord, en de melding verdwijnt.
Wat de controle niet ziet
De controle werkt met wat op het schema staat. Wat een keurder ter plaatse vaststelt, zoals de isolatieweerstand, de aardingsweerstand, de werking van de differentiëlen en de staat van het materiaal, valt erbuiten. Ook een schema zonder bevindingen leg je dus zelf naast de installatie.
Verandert het AREI, dan passen we de regels aan en krijg je ze met een update. Wat er veranderd is, staat in het wijzigingslogboek.
Vragen van installateurs
Is een schema zonder bevindingen goedgekeurd?
Nee. Zonder bevindingen betekent dat Volter niets vond tegen de regels die het controleert. De keuring gebeurt ter plaatse door een erkend organisme, met metingen die op geen schema staan. Nakijken of de installatie conform is, blijft het werk van de installateur.
Werkt de controle ook voor een bestaande installatie?
Ja. Je tekent de installatie zoals ze is, en de controle toont meteen waar ze afwijkt van de huidige regels. Handig om voor een herkeuring te zien wat er moet gebeuren.
Wat is het verschil tussen Bad of douche en Vochtige ruimte?
Bad of douche is een ruimte met een bad of douche, ook een slaapkamer met een open douche, maar niet een apart toilet. Elke kring naar die ruimte moet achter 30 mA. Een vochtige ruimte is bijvoorbeeld een kelder, garage, wasplaats of overdekt terras, en daar horen waterdichte stopcontacten.
Welk deel van het AREI volgt de controle?
Boek 1, over de installaties op laagspanning en op zeer lage veiligheidsspanning. Bij elke bevinding staat het artikel, zodat je de regel zelf kan nalezen.
